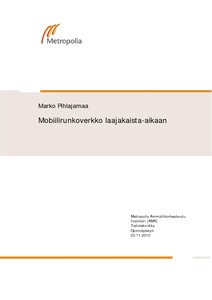

Mobiilirunkoverkko laajakaista-aikaan

Abstract

Opinnäytetyössä, Mobiilirunkoverkko laajakaista-aikaan, käydään läpi operaattorin runkoverkon päivittämistä tämän päivän vaatimusten mukaiseksi. Viime vuosina mobiilitietoliikenteeseen on kehitetty uusia tekniikoita, jotka mahdollistavat entistä nopeamman tiedonsiirron. Mobiilirunkoverkko on suunniteltu alun perin vain puheen ja vähäisen datan siirtoon, joten sen kapasiteetti alkaa olla lopussa. 3G-tekniikka on arkipäivää ja 4G-tekniikka tekee tuloaan. 2 Mbit/s ei enää riitä siirtämään alati kasvavia datamääriä, vaan siirto tapahtuu uudella tekniikalla, joko valokuidulla, mediamuuntimella tai SHDSL-modeemilla.

Mobiilirunkoverkko laajakaista-aikaan käsittelee projektia, joka tehtiin operaattorille alihankkijan asemassa, joten työssä käydään läpi myös projektiin liittyviä perusasioita, ja miten niissä onnistuttiin. Siinä painotetaan verkon fyysistä rakentamista ja toteutusta operaattorin keskuksen ja tukiaseman välillä.

Opinnäytetyössä käydään läpi 3G-tekniikat: HSDPA, HSUPA, UMTS ja lopuksi LTE. Lisäksi käydään läpi valokuitukaapelin asentaminen talojakamosta tukiasemaan, hitsaaminen, tutkaaminen ja valokaapelin ominaisuuksia sekä kupariverkkoon asennettavat SHDSLmodeemit ja niihin liittyvät toimenpiteet.

Lopuksi tehdään katsaus tulevaisuuden tekniikoihin, jotka vaativat ehdottomasti nopean runkoverkon toimiakseen. Todennäköisin 3G:n seuraaja tulee olemaan LTE-Advanced, joka on tällä hetkellä ainoa 4G:n määritelmät täyttävä tekniikka.

This thesis presents how operator's core network is updated to contain future demands. Mobile telecommunication has been evolved during the few last years to enable faster data transmission. From the very beginning mobile core network was designed to transform speech and some data, and that is why its capacity is currently running out. 3Gtechnologies are on use and the 4G is about to make a break through. 2 Mbit/s is no longer enough to transport the growing amount of data, so the transport is going to take place with new technologies, such as optical fibre, media transformer or SHDSL-modem.

The present study discusses a project which was made to an operator in a subcontractor’s position. The thesis introduces the project and how it was accomplished. It is highlighted by the concrete building and implementation of the network through the center of operator and base stations.

The thesis reviews all 3G-technologies from HSDPA, HSUPA, UMTS to LTE. Moreover, optical fibre mounting, welding, using OTDR, the features of optical fiber and SHDSL-modems installed in copper network are introduced.

Finally an overview to the technologies of the future which demand a fast core network to function. Most likely, the follower of the 3G will be LTE-Advanced which is the only technology that currently covers 4G standard.
