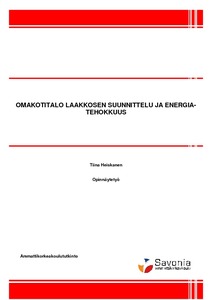

Omakotitalo Laakkosen suunnittelu ja energiatehokkuus

Abstract

Syksyllä 2010 kiihtelysvaaralainen rakennusinsinööri Jouni Heiskanen tarjosi aihetta opinnäytetyöhön. Työn tavoitteena oli suunnitella Erkki ja Taru Laakkoselle omakotitalo ja tutkia samalla, mitkä seikat vaikuttavat energiatehokkuuteen.

Talosta tehtiin useampia luonnoskuvia Revit Architecture 2011 -mallinnusohjelmalla. Näistä asiakkaat valitsivat mieluisimman, josta tehtiin tarkempi pohjakuva, julkisivukuvia ja muutamia leikkauksia Cads Planner 13 -suunnitteluohjelmalla. Energiatehokkuutta tutkittiin Energiajunior 7.1 -sovelluksella, joka on energiatodistuksen laskentaohjelma. Tutkimuksessa laskettiin energiatodistukset yhdeksälle eri kohteelle, ja vertailtiin kohteiden energiatehokkuutta.

Työn tuloksena saatiin rakennuspiirustuksia, joita asiakkaat vertailuttavat eri talotoimittajilla, koska talo tilataan elementtitoimitteisena. Lopulliset rakennuslupakuvat piirtää talotoimittaja. Energiavertailun tuloksena selvisi, että pienin energiantarve oli passiivitalolla. Vertailu osoitti myös, että rakennettaessa vuoden 2010 normien mukainen talo, energiatehokkuutta voidaan parantaa tekemällä rakennuksesta tiivis, pienentämällä ikkunapinta-alaa ja pitämällä vaipan ala pienenä suhteessa pinta-alaan. Huonekorkeuden kasvaessa energiatehokkuus laskee. Jokaisen käyttäjän henkilökohtaiset tottumukset vaikuttavat kuitenkin energiankulutukseen, joten teoreettiset laskut ovat suuntaa-antavia.

The purpose of this thesis was to design a detached house and to study the issues affecting energy efficiency. The topic was offered by civil engineer Jouni Heiskanen in fall 2010.

Several designs for the house were made using Revit Architecture 2011 3D building design software. The builder chose the most preferred model of which a more precise layout, facade drawings and some sections were made with Cads Planner 13 software. Energy efficiency was studied by comparing nine different cases with Energiajunior 7.1 software.

The energy comparison indicated that the passive house needed least energy. When building houses according to the standards of 2010, the energy efficiency can be improved by sealing, making windows smaller and keeping the area of walls small enough. Energy efficiency decreases when the height of the room increases. Personal habits of every user affect energy consumption and thus the theoretical calculations can only be considered as indicative.
