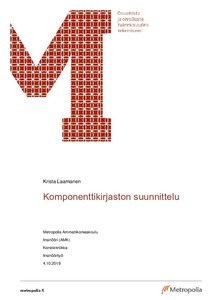

Komponenttikirjaston suunnittelu

Abstract

Tämän insinöörityön toimeksiantajana toimi Etteplan Oyj:n Kotkan toimipiste. Työn tavoitteena oli selvittää, millainen on hyvä komponenttikirjasto, ja suunnitella selvityksessä kerätyn tiedon perusteella toimeksiantajayritykselle mahdollisimman selkeä ja toimiva kirjasto. Tämä raportti koostuu tiedonkeruusta ja suunnitteluprosessin kuvauksesta.

Komponenttikirjaston rakennetta kehitettiin laadullisia tutkimusmenetelmiä käyttäen. Suunnittelun pohjaksi kerättiin tietoa olemassa olevista kirjastoista, Etteplanin työntekijöiden näkemyksistä, tietokantojen suunnittelusta sekä komponentteja määrittävistä standardeista.

Suunnitteluprosessi eteni iteratiivisesti. Rakenteeseen tehtiin muutoksia taustatiedon perusteella ja lopputulos analysoitiin. Analyysin pohjalta tehtiin uusia muutoksia ja analyyseja. Näitä iterointikierroksia jatkettiin, kunnes parannettavaa ei enää löytynyt kerätyn taustatiedon puitteissa.

Työn tuloksena kehitettiin järjestelmällinen komponenttikirjaston rakenne sekä systemaattinen tapa komponentteihin liitettävien attribuuttitietojen esittämiseen. Kirjasto suunniteltiin käytettäväksi SolidWorks 3D-mallinnusohjelmalla.

This Bachelor’s thesis was commissioned by Etteplan Oyj's Kotka office. The aim of the project was to discover the most important characteristics for a good component library and to design a clear and functional library based on the information gathered in the study. This thesis consists of data collection and a description of the design process.

The structure of the component library was developed using qualitative research methods. As the basis for the design, information was gathered from various sources, e.g. the existing libraries, the interviews of Etteplan's employees, database design and standards.

The design process progressed iteratively. Changes were made to the structure based on background information and the result was analyzed. A number of new changes and analyses were made based on the previous analyse. These iteration rounds were continued until no need for improvement was found within the collected background information.

As a result of the project, a systematic structure of the component library was created and a systematic method to present attribute data was developed. The library was designed to be used with the SolidWorks 3D modeling program.
