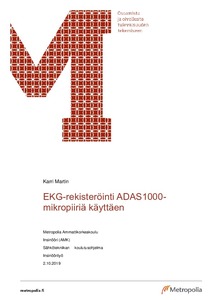

EKG-rekisteröinti ADAS1000-mikropiiriä käyttäen
Martin, Karri (2019)
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-2019102620251
https://urn.fi/URN:NBN:fi:amk-2019102620251
Tiivistelmä
Insinöörityön aihe on ADAS1000-mikropiiri, joka on tarkoitettu sydänsähkökäyrän mittaamiseen. Insinöörityössä tavoitteena oli suunnitella ja valmistaa kehitysalusta joka sisältää ADAS1000-mikropiirin, sen tarvitsemat komponentit ja ohjelmistot. Kehitysalustaa on tarkoitus käyttää pienehkön EKG-rekisteröintilaitteen kehittämisessä.
Insinöörityö aloitettiin tutustumalla sydämen rakenteeseen, toimintaan sekä sen synnyttämiin sähköisiin signaaleihin. Standardi SFS-EN 60601-1 käsittelee lääketieteellisen laitteen vaatimuksia potilasturvallisuuden kannalta. Standardin asettamat vaatimukset huomioitiin suunnittelussa. ADAS1000-mikropiiriä pitää ohjata ulkoisesti, valintana oli mbed NXP LPC1768-kehitysalusta. Mittausdata tallennettiin microSD-muistikortille.
Kehitysalusta suunniteltiin Autodeskin Eagle suunnitteluohjelmalla. Prototyyppi piirilevy tilattiin Amerikasta, ja koottiin suomessa kirjoittajan toimesta. Tarvittavat ohjelmistot rakennet-tiin C- ja Python kielillä. Ohjelmistoja tarvittiin kaksi kappaletta. Ensimmäistä ohjelmistoa ajetaan mbed:llä, joka ohjaa ADAS1000 mikropiiriä. Toinen ohjelmisto käyttää PC:tä raken-tamaan mittausdatasta txt-tiedoston joka voidaan esittää Excel-ohjelman avulla.
Projektin aikana saatiin rakennettua edullinen kehitysalusta, jolla saatiin nauhoitettua viisi-kanavainen EKG-tallennus viidensadan Hertzin näytteenottotaajuudella ihmisen iholta. Tallenteessa tulee ilmi koehenkilön liikkumisen vaikutukset sekä elektrodien sijoittamisen epävarmuus. Tuloksia voidaan hyödyntää pienehköjen ja edullisten EKG-laitteiden kehityksessä.
