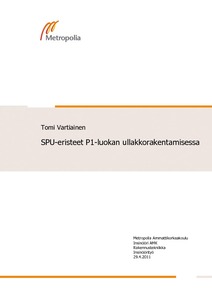

SPU-eristeet P1-luokan ullakkorakentamisessa

Abstract

Tämän insinöörityön päätavoitteena oli suunnitella Helsingissä sijaitsevaan P1-luokan kerrostalon ullakkorakentamishankkeeseen SPU-eristeiset yläpohjarakennetyypit ja hyväksyttää ne sen jälkeen Helsingin rakennusvalvontavirastossa. Finnmap Consulting Oy:n kautta ei aikataulun rajoissa löytynyt kuitenkaan sopivaa kohdetta, joten aiheesta päätettiin tehdä selvitystyötä ja sen pohjalta suunnitella mahdollisia SPU-eristeisiä yläpohjarakennetyyppejä.

Rakennusten lämmöneristysmääräysten voimakkaan kiristymisen myötä mineraalivillaeristeisien rakenteiden paksuudet ovat kasvaneet ongelmallisen suuriksi etenkin ullakkorakentamisessa. Alhaisen lämmönjohtavuuden omaavia SPU-eristeitä käyttämällä saadaan rakenteet toteutettua huomattavasti ohuempana. SPU-eristeiden käytön esteenä P1-luokan kerrostalojen ullakkorakentamisessa ovat kuitenkin olleet paloturvallisuusvaatimukset. SPU-eristeet valmistetaan nykyään PIR-vaahdosta PUR-vaahdon sijaan, mikä on parantanut eristeen ominaisuuksia etenkin paloturvallisuuden kannalta.

Työssä perehdyttiin enimmäkseen palomääräyksiin, mutta myös lämmöneristysvaatimusten ja lämmönläpäisykertoimen laskennan selvittäminen olivat työn keskeisiä osa-alueita. Selvitystyö pohjautui lähinnä kirjallisuuteen, mutta tietoa saatiin myös puhelimitse materiaalialan yrityksiltä. Selvitystyössä tärkeitä olivat myös palaverit Helsingin rakennusvalvontavirastossa ja Helsingin pelastusasemalla. Selvitystyön pohjalta suunniteltiin P1-luokan kerrostalojen ullakkorakentamiseen esitettäviä SPU-eristeisiä yläpohjarakennetyyppejä.

Yläpohjarakennetyypeistä osa on suoraan hyväksyttävissä P1-luokan kerrostalojen ullakkorakentamiseen Suomen rakentamismääräyskokoelma osan E1 perusteella, mutta osa rakennetyypeistä tarvitsee jatkossa vielä lisäselvityksiä.

Selvitystyön pohjalta syntyneistä yläpohjarakennetyypeistä sekä tästä raportista on tämän työn tilaajayritykselle; SPU Systems Oy:lle jatkossa varmasti hyötyä. Lisäksi tämän insinöörityöntekijä sai laajalta alueelta rakennusinsinöörille tärkeää oppia.

The main objective of this thesis was to design SPU insulated roof structure types in a P1-class apartment building attic construction project in Helsinki and to get an approval for the plans from The Helsinki City Real Estate Department. However, Finnmap Consulting Ltd could not provide a suitable construction project within the time limitations of this study. The decision was made to review the topic instead and based on that review, design possible SPU insulated roof structure types.

Because of the stricter building code regarding thermal insulation, the thickness of mineral wool insulated structures has grown, causing problems particularly in attic construction. Using SPU insulation with its low heat conductance, the structures can be made considerably thinner. The fire safety requirements have, however, inhibited the use of SPU insulation in attic construction in P1-class apartment buildings. SPU insulation materials are currently manufactured from PIR-foam instead of PUR-foam, which has improved its properties, particularly regarding fire safety.

The emphasis in this study was on reviewing the fire safety regulations. Other important aspects were reviewing the thermal insulation regulations and the determination of the heat conductivity coefficient. The information was gathered mainly by reviewing literature, but contact with material manufacturers as well as meetings with officials at The Helsinki City Real Estate Department and The Helsinki City Rescue Department were also critical. Plans for SPU insulated roof structure types in P1-class apartment buildings were designed on the basis of this review.

Some of the roof structure types are acceptable as such for attic construction in P1-class apartment buildings according to part E1 of the Finnish Building Code, while others need further research.

The roof structure types developed based on the review as well as this review report will be useful to the client, namely SPU Systems Ltd. Additionally, conducting this study served as a valuable learning opportunity for a structural engineer.
