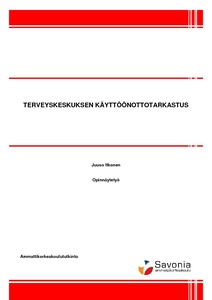

Terveyskeskuksen käyttöönottotarkastus

Abstract

Tässä opinnäytetyössä perehdyttiin pienjännitteisten sähköasennusten tarkastuksiin. Työ tehtiin Juankosken terveyskeskuksella. Kyseisen rakennuksen peruskorjauksen valmistuminen oli lähellä. Terveyskeskuksella suoritettiin sähkölaitteiston käyttöönottotarkastukseen liittyviä mittauksia. Tämän vuoksi työn painopiste on käyttöönottotarkastuksessa, mutta myös varmennus-, kunnossapito- ja määräaikaistarkastus esitellään. Työn tavoitteena oli suorittaa mittauksia sovitussa laajuudessa, dokumentoida mittaustulokset ja verrata tuloksia standardien vaatimuksiin. Työssä viitataan viimeisimpiin standardeihin ja lakeihin, jotka koskevat sähkölaitteistojen tarkastuksia.

Työ rajattiin siten, että terveyskeskuksella tarkastettiin mittauksin suojajohtimien jatkuvuuksia, eristysresistansseja ja vikavirtasuojakytkimiä. Sähköurakoitsijan huolehdittavaksi jäivät loput käyttöönottotarkastuksen tekemisestä. Suojajohtimien jatkuvuusmittaukset ovat käyttöönottotarkastuksen työläin osa. Kohteessa on ryhmän 1 (G1) lääkintätiloja, joissa vaaditaan mm. lisäpotentiaalintasausta. Tästä syystä suojajohtimien jatkuvuusmittauksia on tehtävä enemmän kuin normaaleissa rakennuksissa.

Mittausten tekemiseen käytettiin Megger CM500 -asennustesteriä, joka täyttää käyttöönottotarkastuksen mittalaitteille määritetyt vaatimukset. Mittaustulokset kirjattiin paperille ja tallennettiin tietokoneelle.

The purpose of this thesis was to carry out some measurements in the Health Center of Juankoski. These measurements were part of the introduction inspection of electrical installations. This thesis dealt with inspections of low voltage electrical installations and focused on the introduction inspection. The certification, maintenance and periodic inspection as well as the latest standards and laws, which apply to electrical installation inspections, are referred to in the thesis.

The measurements were carried out by using the Megger CM500 installation tester which meets the specified requirements of measuring devices in introduction inspections. The measurement work was limited so that the continuity of protective conductors, insulation resistances, and earth leakage circuit breakers were checked in the agreed scope. The electrical contractor performed the rest of the introduction inspection. The results of the measurements were documented and compared with the requirements stated in standards.

The protective conductor continuity measurements were the most laborious part of the introduction inspection. There are medical locations of the group 1 (G1) in the health center which require some additional protection such as additional equipotential bonding. Because of that there were a lot more continuity measurements in these premises than in normal buildings. All measurement results met the requirements of standards.
