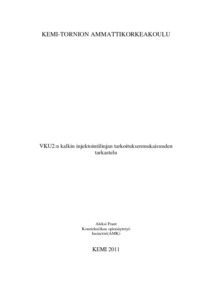

VKU2:n kalkin injektointilinjan tarkoituksenmukaisuuden tarkastelu

Abstract

Valokaariuuneilla käytetään kalkkia kuonanmuodostuksessa. Kuonan tehtävä on suojata terästä hapettumiselta ja uunia kemialliselta kulumiselta ja suoran valokaaren lämpörasitukselta.

Outokummun Tornion tehtaalla uuneissa kalkki syötetään injektoimalla paineilman avulla erillistä kalkkilinjastoa pitkin. Menetelmän tavoite on syöttää kalkki sellaiseen kohtaan, johon valokaaren vaikutus on kaikkein voimakkain. Aluetta kutsutaan ns. hot spot – alueeksi.

Loppukesällä 2010 VKU2 kalkinsyöttölinjaan tehtiin muutoksia. Työssä dokumentoitiin tehdyt muutokset ja todettiin muutosten tarkoituksenmukaisuus sulattajia haastattelemalla sekä uunin kulumisprofiilia tutkimalla. Työn tuloksien pohjalta rakentui myös vaurioanalyysi nykyisestä uunin kulumisprofiilista valokuvineen. Vaurioanalyysin pohjalta saatiin aikaan ehdotelma kalkin syötön parantamiseksi.

Oleellisimmat seikat uunin kulumisen hidastamiseksi olivat kalkin injektointiaukkojen sijoittaminen siten, että ne olisivat lähempänä kulumiskohtia.

Calcium oxide is used in electric arc furnaces to build slag. The purpose of slag is to protect molten steel underneath. It also protects the furnace from chemical wear from direct the heat of electric arc.

At the melting shop of Outokumpu Tornio, the injection with calcium oxide is done by pneumatic equipment. The main idea of the entire system is to inject calcium oxide onto the area which is most vulnerable. That area is also called “hot-spot”.

At the end of summer 2010, the injection line was modified. This thesis deals with the documentation of these modifications and it also proves the benefits in practice by interviewing employees and inspecting the damage of the furnace.

A damage analysis was done on the wear profile of the current furnace including pictures. From the results of the analysis, a suggestion for the improvement of the injection is presented.

The most remarkable improvement was to relocate the injection holes near to the hot-spots.
