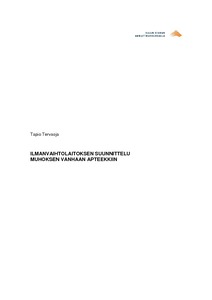

Ilmanvaihtolaitoksen suunnittelu Muhoksen vanhaan apteekkiin
Tervaoja, Tapio (2011)
Tervaoja, Tapio
Oulun seudun ammattikorkeakoulu
2011
All rights reserved
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-201105127489
https://urn.fi/URN:NBN:fi:amk-201105127489
Tiivistelmä
Opinnäytetyössä suunniteltiin toimiva ilmanvaihtolaitos Muhoksen kunnan omistamaan Muhoksen vanhaan apteekkiin. Suunnitelmaa tullaan käyttämään tulevaisuudessa tehtävän rakennuksen perusparannuksen yhteydessä.
Rakennuksen ilmavirrat mitoitettiin Suomen rakentamismääräyskokoelman osan D2 mukaan. Ilmanvaihtosuunnitelma tehtiin MagiCad-ohjelmistolla ja siinä käytettävät komponentit on mitoitettu joko laitevalmistajan käyrästöllä tai valintaohjelmistolla. Ilmanvaihtokoneen automaatiosuunnitelman teko suoritettiin CADS-ohjelmistolla.
Kohteeseen suunniteltiin koneellinen tulo- ja poistoilmanvaihto pyörivällä läm-möntalteenotolla. Lisäksi rakennukseen suunniteltiin erillispoisto huippuimurilla poistoilmaluokkaan 3 kuuluvien tilojen poistoilmalle.
Ilmanvaihtokoneen tuloilmavirraksi mitoitettiin 532 dm3/s, poistoilmavirraksi 573 dm3/s ja erillispoiston ilmavirraksi 99 dm3/s. Tuloilman päätelaitteiksi valittiin STI-, KTI-, ja KTS-venttiilit kokoa 100–160 mm. Poistoilman päätelaitteiksi valittiin KSO-venttiilit kokoa 100–125 mm. Tuloilmasäleiköksi mitoitettiin RIS kokoa 800x350 mm ja poistoilmahajoittimeksi EYMA-2 kokoa 040. Huippuimuriksi valittiin Vilpe XL E280. Rakennuksessa käytettävät pyöreät peltikanavat mitoitettiin kokoon 100–400 mm. Ilmanvaihtokoneeksi valittiin Fläkt Woods eQ 008.
Eniten ongelmia työssä aiheutui kapeasta ilmanvaihdonkonehuoneesta, jonka takia ilmanvaihtokoneen huoltotilat jäävät vajaaksi. Toinen ongelmakohta oli toisessa kerroksessa sijaitseva neuvotteluhuone, johon oli vaikea valita oikea tuloilmalaite huoneen pienen koon ja suuren tuloilmavirran takia. Laitevalmistajan valintaohjelman avulla huonetilaan saatiin valittua vaatimusten mukainen tuloilmalaite.
