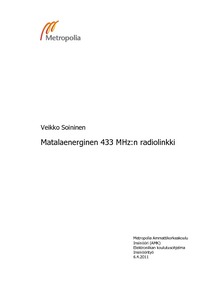

Matalaenerginen 433 MHz:n radiolinkki
Soininen, Veikko (2011)
Soininen, Veikko
Metropolia Ammattikorkeakoulu
2011
All rights reserved
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-201105198786
https://urn.fi/URN:NBN:fi:amk-201105198786
Tiivistelmä
Insinöörityössä on suunniteltu ja toteutettu edullinen, monikäyttöinen ja vähän energiaa
kuluttava 433 MHz:n taajuutta käyttävä radiolinkki. Työ sisältää radiolinkin piirilevysuun
nittelun, valmistuksen, ohjelmoinnin ja mittaukset. Radiolinkin suunnittelussa ja osien valinnassa huomioitiin, että linkki mukailee ISO/IEC 18000-7 -standardia valikoiduin osin.
Radiopiiri valittiin siten, että sen ominaisuudet vastaavat mahdollisimman hyvin käyttötarkoitusta, eikä ohjelmoinnilla jouduta toteuttamaan monimutkaisia alhaisen tason toimintoja. Radiopiirin ja mikrokontrollerin täytyi olla myös vähävirtaisia, jotta laitteen toimintaikä
pienellä jännitelähteellä voisi olla kuukausia tai vuosia.
Radiolinkki suunniteltiin liitettäväksi tietokoneen USB-väylään, jonka avulla sillä voidaan lähettää ja vastaanottaa tietoa toisilta linkeiltä. Linkin lähetysnopeus, -teho ja synkronointitavut ovat käyttäjän ohjelmoitavissa. Synkronointitavujen avulla voidaan määritellä, mitkä
linkit keskustelevat keskenään ja kuulevat halutut lähetykset. Linkkiä voidaan käyttää esimerkiksi osana sensoriverkkoa, sekä tukiasemana, että asiakkaana. Radiolinkillä on useiden satojen metrien kantama vapaassa tilassa ja sisätilassakin kymmeniä tai satoja metrejä.
Insinöörityön lopputulokseksi saatiin helposti mukautettava pienikokoinen radiolinkki, joka
on hintansa vuoksi muokattavissa ja jatkokehitettävissä moneen sovelluskohteeseen.
