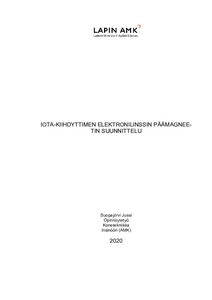

IOTA-kiihdyttimen elektronilinssin päämagneetin suunnittelu
Suopajärvi, Jussi (2020)
2020
All rights reserved. This publication is copyrighted. You may download, display and print it for Your own personal use. Commercial use is prohibited.
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-202004175272
https://urn.fi/URN:NBN:fi:amk-202004175272
Tiivistelmä
Työn tarkoituksena oli suunnitella Chicagossa sijaitsevaan, IOTA-hiukkaskiihdyttimeen
tulevaan elektronilinssiin päämagneetin tilavaraukset ja sen kiinnitys- ja
säätöjärjestelmä. Elektronilinssin avulla voidaan tutkia epälineaarisen optiikan
vaikutusta kiihdyttimessä kiertävään säteeseen.
Työ suoritettiin kolmen kuukauden työharjoittelun aikana, kesällä 2019 CERNin
hiukkastutkimuskeskuksessa, joka sijaitsee Genevessä. Työpaikka CERNissä oli
EN-osastolla, MME-ryhmän tiloissa. Työssä avustivat ja työtä ohjasivat MMEryhmän
työntekijät Antti Kolehmainen ja Diego Perini. Suunnitteluohjelmana oli
käytössä 3D CAD-ohjelma Catia V5.
Työssä opeteltiin käyttämään Catia-suunnitteluohjelmaa, jonka käyttö poikkeaa
joiltakin osin koulussa opetetuista ohjelmista. Suunnittelun mahdollistamiseksi
teoriatietoa etsittiin muun muassa kryotekniikasta, suprajohteista, magneeteista
ja magnetismista, hiukkaskiihdyttimistä sekä itse elektronilinssistä ja sen toiminnasta.
Työn tuloksena saatiin tehtyä 3D-mallikuvat laitteesta, minkä avulla hiukkaskiihdyttimen
omistava taho pystyy esittelemään tarvitsemaansa koelaitetta suurelle
yleisölle sekä rahoittajillensa. Toinen tavoite oli tehdä tilavaraukset laitteille ja varmistaa
niiden sopiminen oikeille paikoilleen ja oikeassa asennossa, myös tämä
tavoite saatiin työssä täytettyä.
