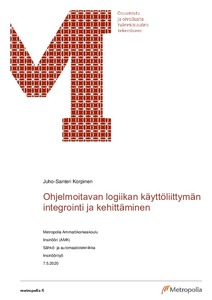

Ohjelmoitavan logiikan käyttöliittymän integrointi ja kehittäminen
Korpinen, Juho-Santeri (2020)
2020
All rights reserved. This publication is copyrighted. You may download, display and print it for Your own personal use. Commercial use is prohibited.
Julkaisun pysyvä osoite on
http://urn.fi/URN:NBN:fi:amk-2020051511565
http://urn.fi/URN:NBN:fi:amk-2020051511565
Tiivistelmä
Insinöörityön tavoitteena oli integroida tasoristeyksessä toiminnassa olevan varoituslaitoksen ABB Pluto-turvalogiikkayksiköt yhteen HMI-paneeliin siten, että kun käytössä on kaksi tai useampi turvalogiikkayksikkö, voidaan kaikkien turvalogiikoiden vika- hälytys- ja tapahtumatiedot lukea samasta kosketusnäytöstä. Työ tehtiin NRC Group Finland Oy:lle.
Työn toteutuksessa käytettiin NRC Group Finlandin rakentamaa varoituslaitossimulaattoria. Työtä lähdettiin toteuttamaan kahdessa osassa. Ensimmäinen osassa tehtiin kolme erillistä HMI-ohjelmaa turvalogiikoiden osoitetiedoista, mitkä ladattiin kolmeen HMI-paneeliin. Nämä paneelit kytkettiin kiinni varoituslaitossimulaattorin turvalogiikoihin. Tämän jälkeen tarkastettiin, että HMI-ohjelmat ja varoituslaitossimulaattori toimii tarkoituksen mukaisesti.
Työn seuraavassa vaiheessa lähdettiin kolmesta tehdystä HMI-ohjelmasta rakentamaan yhtä ohjelmaa. Tässä vaiheessa työssä törmättiin ongelmaan turvalogiikoiden sisäisen ohjelmoinnin kanssa. Kaikkia tarvittavia tietoja ei saatu välitettyä HMI-paneelille.
Työn lopputuloksena todettiin, että tavoitteen mukaista HMI-ohjelmaa ei voida tehdä ilman muutosta turvalogiikoiden sisäiseen ohjelmaan. Työstä kuitenkin syntyi käyttökelpoinen HMI-ohjelman pohja, jota NRC Group voi hyödyntää tulevaisuudessa.
Työn toteutuksessa käytettiin NRC Group Finlandin rakentamaa varoituslaitossimulaattoria. Työtä lähdettiin toteuttamaan kahdessa osassa. Ensimmäinen osassa tehtiin kolme erillistä HMI-ohjelmaa turvalogiikoiden osoitetiedoista, mitkä ladattiin kolmeen HMI-paneeliin. Nämä paneelit kytkettiin kiinni varoituslaitossimulaattorin turvalogiikoihin. Tämän jälkeen tarkastettiin, että HMI-ohjelmat ja varoituslaitossimulaattori toimii tarkoituksen mukaisesti.
Työn seuraavassa vaiheessa lähdettiin kolmesta tehdystä HMI-ohjelmasta rakentamaan yhtä ohjelmaa. Tässä vaiheessa työssä törmättiin ongelmaan turvalogiikoiden sisäisen ohjelmoinnin kanssa. Kaikkia tarvittavia tietoja ei saatu välitettyä HMI-paneelille.
Työn lopputuloksena todettiin, että tavoitteen mukaista HMI-ohjelmaa ei voida tehdä ilman muutosta turvalogiikoiden sisäiseen ohjelmaan. Työstä kuitenkin syntyi käyttökelpoinen HMI-ohjelman pohja, jota NRC Group voi hyödyntää tulevaisuudessa.
