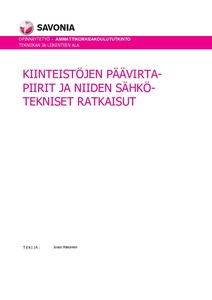

Kiinteistöjen päävirtapiirit ja niiden sähkötekniset ratkaisut
Rissanen, Juuso (2020)
Rissanen, Juuso
2020
All rights reserved. This publication is copyrighted. You may download, display and print it for Your own personal use. Commercial use is prohibited.
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-2020052112842
https://urn.fi/URN:NBN:fi:amk-2020052112842
Tiivistelmä
Opinnäytetyön tarkoituksena oli tuottaa Voimatel Oy:lle tietopaketti siitä, mitä sähköteknisiä mitoitusperusteita tulee ottaa huomioon, kun teollisuus-, kauppa, yms. kiinteistöjen päävirtapiireihin tehdään muutoksia. Pääpainona on suurten kiinteistöjen ja teollisuuden päävirtapiireihin tehtävät muutokset. Tällaisissa virtapiireissä virrat ovat yleensä yli 800 A. Nämä siirtotiet ovat muuntajan sekä jakokeskuksen välissä. Lisäksi selvitettiin mitä asennusteknisiä asioi-ta tulee ottaa huomioon suunniteltaessa näiden muutosten tekemistä.
Työn tekeminen aloitettiin perehtymällä yhteen mahdolliseen muutokseen, joka tehtiin päävirtapiiriin. Tässä tapauk-sessa päävirtapiiri katkaistiin ja siihen kytkettiin sarjaan lisälaite, jolla parannetaan sähkönlaatua sekä pienennetään sähkön kulutusta. Työssä tutkittiin laitteiden lisäystä yleisellä tasolla. Tämän jälkeen selvitettiin sähköturvallisuuslain sekä standardien vaatimuksia sekä ST-kortiston antamia ohjeita tällaisten muutosten tekemiseen.
Lisättäessä päävirtapiireihin laitteita kaapelimatkat yleensä pitenevät ja verkkoon tulee kaapeleiden ja laitteiden mukana lisää vastusta. Muutosten yhteydessä tarkastetaan kiinteistön tehontarve ja sen perusteella kaapeleiden kuormitettavuudet. Muutos voi vaikuttaa ylivirtareleiden asetuksiin. Myös oikosulkusuojaukseen voi tulla muutoksia, sillä kaapeleiden ja laitteiden tuoma impedanssi pienentää oikosulkuvirtaa. Muutosten myötä on kiinteistön selektii-visen suojauksen täyttyminen myös tarkastettava.
Työn tekeminen aloitettiin perehtymällä yhteen mahdolliseen muutokseen, joka tehtiin päävirtapiiriin. Tässä tapauk-sessa päävirtapiiri katkaistiin ja siihen kytkettiin sarjaan lisälaite, jolla parannetaan sähkönlaatua sekä pienennetään sähkön kulutusta. Työssä tutkittiin laitteiden lisäystä yleisellä tasolla. Tämän jälkeen selvitettiin sähköturvallisuuslain sekä standardien vaatimuksia sekä ST-kortiston antamia ohjeita tällaisten muutosten tekemiseen.
Lisättäessä päävirtapiireihin laitteita kaapelimatkat yleensä pitenevät ja verkkoon tulee kaapeleiden ja laitteiden mukana lisää vastusta. Muutosten yhteydessä tarkastetaan kiinteistön tehontarve ja sen perusteella kaapeleiden kuormitettavuudet. Muutos voi vaikuttaa ylivirtareleiden asetuksiin. Myös oikosulkusuojaukseen voi tulla muutoksia, sillä kaapeleiden ja laitteiden tuoma impedanssi pienentää oikosulkuvirtaa. Muutosten myötä on kiinteistön selektii-visen suojauksen täyttyminen myös tarkastettava.
