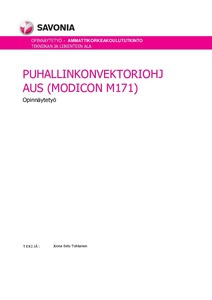

PUHALLINKONVEKTORIOHJAUS (MODICON M171)
Tuhkanen, Joona Eetu (2020)
2020
All rights reserved. This publication is copyrighted. You may download, display and print it for Your own personal use. Commercial use is prohibited.
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-2020061819105
https://urn.fi/URN:NBN:fi:amk-2020061819105
Tiivistelmä
Opinnäytetyö on osa suurempaa Technopolis Oyj:lle toteutettavaa automaatiourakkaa. Sen tarkoituksena oli toteuttaa osa uudisrakennuksen ilmanvaihdosta käyttäen paikallisohjattuja puhallinkonvektorita, sekä tutkia Modicon M171-säätimen kelpoisuutta paikallisohjauksen toteuttamiseen. Puhallinkonvektorit ja niiden ohjainlaitteet ovat täysin integroituja osaksi rakennuksen suurempaa automaatiojärjestelmää. Niitä voidaan ohjata käyttämällä paikallisia huoneantureita, joissa on lämpötilan, sekä puhallinnopeuden valintapainikkeet. Puhallinkonvektoreita voidaan ohjata myös käyttämällä automaatiojärjestelmän hallintapaneelia tai etäkäyttöisesti Schneider-Electricin-eValvomo etäportaalin kautta.
Opinnäytetyössä keskityttiin pääasiassa Modicon M171-logiikan ohjelmoimiseen ja testaukseen. Kyseisellä logiikkapiirillä ole aiemmin toteutettu paikallisjäähdytyksen ohjausta, vaan logiikkaa on yleisesti käytetty muissa pienemmissä paikalliskohteissa, kuten esimerkiksi jätevesipumppaamoissa. Modicon M171-logiikkaa käytetään sen edullisuuden sekä monipuolisuuden vuoksi.
Työn lopputuloksena saatiin järjestelmä, jolla konttoritilojen huonelämpötiloja pystyy jäähdyttämään energiatehokkaasti. Järjestelmä on myös helposti laajennettavissa uusiin asiakastiloihin, sekä helposti hallittavissa ja ohjelmoitavissa myös etänä.
