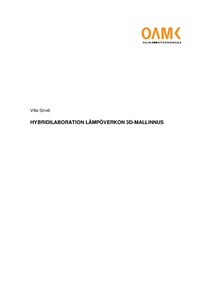

Hybridilaboratorion lämpöverkon 3D-mallinnus
Sirviö, Ville (2020)
2020
All rights reserved. This publication is copyrighted. You may download, display and print it for Your own personal use. Commercial use is prohibited.
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-2020121829556
https://urn.fi/URN:NBN:fi:amk-2020121829556
Tiivistelmä
Opinnäytetyön aiheena oli mallintaa Linnanmaan kampuksen uuden hybridilaboratorion lämpöverkko MagiCAD-suunnitteluohjelmalla. Tavoitteena oli mallintaa lämpöverkko siten, että putkien, komponenttien ja laitteiden mitat ja positiot on mitattu tarkasti. Työn tilaajana toimi Oulun ammattikorkeakoulu.
Mittauksia suoritettiin paikan päällä laboratoriossa sitä mukaa, kun uutta lämpöverkkoa valmistui ja laitteita ja komponentteja asennettiin paikoilleen. Mittaukset tehtiin rullamitalla. Mallinnus tehtiin paikan päällä laboratoriossa mitattujen arvojen mukaan, jolloin mitat ja positiot pystyi tarkistamaan todellisesta lämpöverkosta.
CAD-ohjelmalla mallinnettaessa täytyy ottaa huomioon, että kaikki samanlaiset asennus-ratkaisut mitä todellisuudessa on tehty, eivät välttämättä toimi mallintaessa. Esimerkiksi putken kulmaa edeltävän suoran osan tulee olla tarpeeksi pitkä, jotta kulman muodostu-miselle on tarpeeksi tilaa. Myös komponenttien ja laitteiden asettamisessa putkeen ympärillä jäävä tila täytyy ottaa huomioon.
Lopullisessa mallissa putkisto ja siihen kuuluvat komponentit ja laitteet mallinnettiin hyvin lähelle niiden todellista sijaintia. Muutamassa poikkeustapauksessa putkea piti joko jatkaa, lyhentää tai mallintaa kulkemaan hieman eri kulkureittiä pitkin verrattuna todelliseen, jotta putkenpäät saataisiin kohtaamaan. Monet venttiilit oli mahdollista sijoittaa niiden todelliseen paikkaan, mutta useimmiten positio täytyi hakea sen mukaan, mihin ne pystyttiin tilan puutteen vuoksi sijoittamaan. Jokainen venttiili on kuitenkin oikealla paikallaan kuten ne on tarkoitettu toimimaan lämpöverkossa.
Mittauksia suoritettiin paikan päällä laboratoriossa sitä mukaa, kun uutta lämpöverkkoa valmistui ja laitteita ja komponentteja asennettiin paikoilleen. Mittaukset tehtiin rullamitalla. Mallinnus tehtiin paikan päällä laboratoriossa mitattujen arvojen mukaan, jolloin mitat ja positiot pystyi tarkistamaan todellisesta lämpöverkosta.
CAD-ohjelmalla mallinnettaessa täytyy ottaa huomioon, että kaikki samanlaiset asennus-ratkaisut mitä todellisuudessa on tehty, eivät välttämättä toimi mallintaessa. Esimerkiksi putken kulmaa edeltävän suoran osan tulee olla tarpeeksi pitkä, jotta kulman muodostu-miselle on tarpeeksi tilaa. Myös komponenttien ja laitteiden asettamisessa putkeen ympärillä jäävä tila täytyy ottaa huomioon.
Lopullisessa mallissa putkisto ja siihen kuuluvat komponentit ja laitteet mallinnettiin hyvin lähelle niiden todellista sijaintia. Muutamassa poikkeustapauksessa putkea piti joko jatkaa, lyhentää tai mallintaa kulkemaan hieman eri kulkureittiä pitkin verrattuna todelliseen, jotta putkenpäät saataisiin kohtaamaan. Monet venttiilit oli mahdollista sijoittaa niiden todelliseen paikkaan, mutta useimmiten positio täytyi hakea sen mukaan, mihin ne pystyttiin tilan puutteen vuoksi sijoittamaan. Jokainen venttiili on kuitenkin oikealla paikallaan kuten ne on tarkoitettu toimimaan lämpöverkossa.
