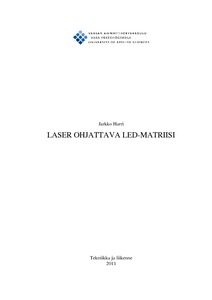

Laser ohjattava led-matriisi

Abstract

Työn alkuperäisenä tavoitteena oli kehittää näyttävä led matriisitaulu, jolla voi myös näyttää kuvia tietokoneen avulla. Matriisitaulua suunnitellessa tuli esiin toive isosta taulusta, jota voisi käyttää mainoksena, voisi piirtää laserosoittimen avulla kuvioita ja sen tulisi soveltua ulkokäyttöön. Matriisitaulu toteutettiin modulaarisena, joka mahdollistaa erikokoisien taulujen rakentamisen helposti. Valon kirkkauden tunnistamiseen käytetään matriisin ledejä. Yhden moduulin suurin tehonkulutus näyttötilassa on noin 3,2W mikä saattaa muodostua ongelmaksi isoja tauluja suunnitellessa. Laitteen testauksessa huomattiin, että ledien kirkkautta tulisi lisätä seuraaviin kehitysversioihin. Nykyisellään ledit erottuvat heikosti kirkkaassa valaistuksessa.

The original aim of the work was to develop an impressive led matrix table, which can also display images from a computer. Requirements of the matrix table included it should be a big table that could be used in an advertisement, to draw laser pointer patterns and should be suitable for outdoor use. Matrix table was designed to be modular since it allows different sizes of constructions with numerous boards with ease. Brightness detection is done by using leds to identify light brightness. One of the biggest concerns was the power consumption of the modules which in display mode is about 3,2W and which may pose a problem for larger tables.At the testing phase it was discovered that the brightness of the leds should be increased for the following versions of the device. Currently the leds can rather poorly be differentiated from bright light.
