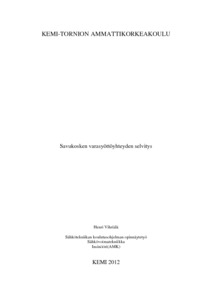

Savukosken varasyöttöyhteyden selvitys

Abstract

Työn tavoite oli selvittää varasyöttöyhteys, jolla voidaan korvata Savukoskea syöttävä 45 kV verkosto 100-prosenttisesti sen vioittuessa, yhdessä muiden korvausmenetelmien kanssa. Muita korvausmenetelmiä olivat Pelkosenniemeltä ja Sallasta saatava korvaava teho, varavoimageneraattori sekä jännitteenkorotusmuuntaja. Nykyisellä jo olemassa olevalla 20 kV:n verkostolla ei pystytä korvaamaan 45 kV:n syöttävää verkostoa täysin, kun siihen tulee syystä tai toisesta keskeytykseen johtava vika.

Työtä rajattiin siten, että suuret 110 ja 220 kV:n vaihtoehdot jätettiin pois liian suurten investointikustannusten vuoksi. Savukosken kuormituksen kasvuennuste oli 0 %. Mahdollisen Soklin kaivoshankkeen vaikutus verkkoon jätettiin huomioimatta tässä työssä, koska mikäli kaivos tulee, sen avulla saadaan 20 kV:n varayhteys Savukosken yläosille.

Työ aloitettiin määrittämällä nykyisen verkon huipputehot ja kuormitusasteet sekä korvattavuus nykyverkolla. Korvattavuus määritettiin huipputehojen mukaan. Tällä tavoin saatiin selvitettyä, mitä uudelta varasyöttöyhteydeltä vaaditaan. Seuraavaksi määritettiin mahdolliset varasyöttöyhteyden muodot, jotka olisivat toteutettavissa. Korvattavuuden lisäksi uusista varasyöttöyhteyksistä määritettiin mitoitukseen liittyvien määräysten- ja suositustenmukaisuus. Varasyöttöyhteyden tuli olla investointikustannuksiltaan kohtuullinen ja työssä tuli ottaa huomioon, että Pelkosenniemen ja Savukosken välinen 20 kV:n johto-osuus tullaan saneeraamaan lähitulevaisuudessa. Vaikutus näkyi investointikustannuksien määräytymisessä. Varasyöttöyhteyksistä laskettiin myös niiden tuoma muutos verkon keskeytyskustannuksiin.

Opinnäytetyössä saavutettiin sille asetetut tavoitteet ja ominaisuuksiltaan sekä kustannuksiltaan paras mahdollinen varasyöttöyhteys saatiin selvitettyä. Koillis-Lapin Sähkön henkilöstöä varten Integra -verkkotietojärjestelmän simuloinnit tallennettiin muistiin. Lisäksi tästä raportista löytyvät tarvittavat korvattavuuteen, mitoitukseen ja kustannuksiin liittyvien laskentojen tulokset, joita voidaan käyttää apuna tarkempia suunnitelmia tehdessä.

The goal of this work was to solve a backup connection for Savukoski’s electricity network. New back up connection should replace with other replacing methods the old 45 kilovolt input to Savukoski with 100 % certainty when it fails. Other replacing methods are replacement power from Pelkosenniemi and Salla, generator and voltage increasing transformer. With the current replacement methods we cannot replace the 45 kilovolt input with 100 % certainty.

Big connection options like 110 and 220 kilovolt were left out from this thesis because they would be too expensive. At this time is expected that electrical loads in Savukoski are not going to increase in the future. There iss a mining project going on in Sokli but it is expected that they are going to take their own electricity connection elsewhere. After these limitations possible back up connections are 20 and 45 kilovolt options.

The work was started by solving the Savukoski’s max loads and how much we can replace the 45 kilovolt input with the current replacement methods. Then the backup connections options were defined. The questions concerning the possible backup connections options, how much they will replace and how they will fit the current network were answered. In addition the costs of the back up connection options were estimated.

The result of this work was that the best backup connection option was solved. The new back up connection were not the cheapest but also not the most expensive. It replaces the 45 kilovolt input well enough and you do not have to use early mentioned generator or voltage increasing transformer. All made simulations were saved for use of Koillis-Lapin Sähkö’s personnel. In addition results of different calculations can be found from this report. Those calculations can be helpful in accurate planning.
