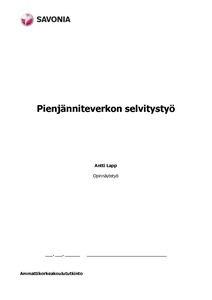

Pienjänniteverkon selvitystyö

Abstract

Opinnäytetyön tarkoituksena oli selvittää Yara Suomi Oy:n Siilinjärven tehtaiden rikkihappo- ja energiantuotantoyksikön 400 V pienjänniteverkkoa. Ensimmäisenä tehtävänä oli tutkia olemassa olevat varasyöttöyhteydet pääkeskusten välillä ja niiden ominaisuudet ja päivittää niiden nykytilanteen tiedot ja piirustukset ajan tasalle. Sen jälkeen oli tarkasteltava neljää muuta pienjänniteverkon syöttöä ja niiden kehittämistä.

Ensin päivitettiin nykytilanteen tiedot ja piirustukset ja tämän jälkeen suoritettiin laskenta. Laskentaa varten kerättiin tietoa kentältä kaapeleista ja suoritettiin tehomittauksia keskuksista. Muuntajien kilpiarvot saatiin toimeksiantajalta. Kaapelin kuormitettavuudet, oikosulkuvirrat ja jännitteenalenemat laskettiin ja tarkastettiin myös sulakesuojauksen toiminta. Samat laskelmat tehtiin myös uusia syöttöjä suunniteltaessa. Lopuksi kehitysideoista tehtiin kustannusarviot. Näin toimeksiantajalle on työstä mahdollisimman paljon hyötyä. Laskenta suoritettiin pääosin käsin ja Excel taulukko-ohjelmalla. Kaikki piirustukset päivitettiin ja piirrettiin AutoCad- ja Cads Planner-ohjelmia käyttäen.

Opinnäytetyön tuloksena saatiin tehtyä tietojen päivitys, laskelmat ja suunnitelmat. Tämän opinnäytetyön pohjalta toimeksiantajalla on nyt selvä käsitys, miten varasyöttöyhteyksiä voidaan kuormittaa. Lisäksi uudet kehitysideat kustannusarvioineen ovat nyt myös hyödynnettävissä.

The purpose of this thesis was to examine the 400 Volt low-voltage network in Yara Suomi in Siilinjärvi. The focus was on the existing backup connections between the main hubs. The drawings and other data was to be updated. After that the purpose was to study four other parts of the network’s electric inputs and determine how to upgrade them.

First the data was updated and then calculations were done to find out the qualities of the backup connections. Information was gathered by measuring, inspecting and some information was found directly from the client organization. The calculations included the load capacity of the cable, short-circuit currents and voltage drops. Also the fuse-protection was checked. The same was done to the four other low-voltage electric inputs that needed updating. Finally the costs were determined for the new plans for the electric inputs. In this way the client will get the most of the plans. Calculations were done by hand and with the Excel spreadsheet program. The drawings were updated and drawn with AutoCad and Cads Planner applications.

The data collection and update and calculations were successful. As a result the client has now useful information on how the backup connections can be used. Also the new plans for electric input changes are ready for use with the costs estimated.
