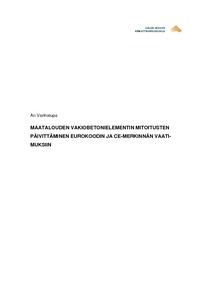

Maatalouden vakiobetonielementin mitoitusten päivittäminen eurokoodin ja CE-merkinnän vaatimuksiin

Abstract

Oulun seudun ammattikorkeakoulu Rakennustekniikan koulutusohjelma, rakennetekniikka

Tekijä: Ari Vanhatupa Opinnäytetyön nimi: Maatalouden vakiobetonielementin mitoitusten päivittäminen eurokoodin ja CE-merkinnän vaatimuksiin Työn ohjaaja: Pekka Nykyri Työn valmistumislukukausi ja -vuosi: Kevät 2012 Sivumäärä: 26 + 31 liitettä

Kesäkuun 2013 jälkeen kaupallisessa tarkoituksessa myytäviltä rakennustuotteilta tullaan vaatimaan CE-merkintää. Tästä syystä opinnäytetyön tavoitteena oli laatia Mestarifarmi Oy:llä tuotannossa olevalle laakasiiloelementille euronormien mukaiset laskelmat sekä mitoittaa rakenne tämän päivän kuormitus- ja CE-merkinnän vaatimuksiin, kuitenkaan muuttamatta elementin ulkoisia mittoja. Opinnäytetyössä tehtiin tarkat elementtisuunnitelmat, joiden avulla Mestarifarmilla on mahdollisuus aloittaa tuotteen vaatimustenmukaisuuden todentamiseksi tarkoitetut valmistus- ja testausmenettelyt.

Työssä hyödynnettiin joiltakin osin lähtömateriaalina saatuja Suomen rakentamismääräyskokoelman mukaisia laskelmia ja suunnitelmia. Uudet rakennesuunnitelmat pohjautuvat kuitenkin eurokoodin mukaisiin julkaisuihin sekä kansallisiin liitteisiin. Liitteinä olevat laskelmat laskettiin aluksi käsin ja myöhemmin Mathcad-ohjelmistolla. Raudoitusmäärien optimoimiseksi laskelmissa tarkasteltiin kuormien jakautumista elementin kriittisimmissä kohdissa eri kuormitusten vaikuttaessa. Laskelmissa huomioitiin myös mahdollisuudet sijoittaa valmis elementti joko maanpäälle tai osittain maan sisään sekä laakasiilon päälle rakentaminen.

Eurokoodien käytössä huomattiin, ettei niiden soveltuvuus maatalousrakentamisen osalta ole aivan yhtä valmis ja yksiselitteinen kuin Suomen rakentamismääräyskokoelman mukaiset suunnitteluohjeet. Laskelmien pohjalta todettiin elementin ulkoisten mittojen säilyvän ennallaan sekä elementin kestävän muuttuvien kuormien lisäyksestä johtuvat rasitukset.

Asiasanat: Maatalousrakentaminen, laakasiiloelementti, tukimuuri, CE-merkintä

Oulu University of Applied Sciences Civil Engineering, Structural Engineering

Author: Ari Vanhatupa Title of thesis: Updating Agri Standard Concrete Element Dimensioning in Eurocode and CE Marking Requirements Supervisor: Pekka Nykyri Term and year when the thesis was submitted: Spring 2012 Pages: 26 + 31 appendices

After June 2013 the building products sold for commercial purposes will be required CE marking. For this reason, the aim of this thesis was to draw up calculations and dimensioning to Mestarifami Ltd. who has horizontal silos in production. Designing takes into account the requirements of the Eurocodes and CE marking as well as the possibility to increase loads without changing the external dimensions of the element. Detailed plans for the element give an opportunity to Mestarifarmi to begin manufacturing and testing procedures for verifying conformity of the product.

In the thesis calculations and plans according to the national building code of Finland were utilized as starting material. However, the new structural plans are based on the Eurocodes and national annexes of Finland. The calculations were made by hand at first and later with Mathcad software. Calculations also took into account the possibility to locate the complete element either on the surface of the ground or in part, and to build on the top of a horizontal silo.

In using the Eurocodes, it was noted that the suitability in agricultural building was not quite as complete and unambiguous as the national building code design guidelines of Finland. As a result, on the grounds of the calculations, external dimensions of the element will remain unchanged and sustain variable loads of additional strains.

Keywords: Agricultural building, horizontal silo, CE-marking
