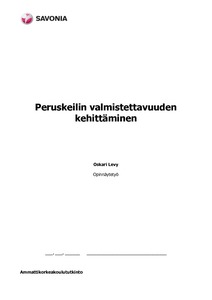

Peruskeilin valmistettavuuden kehittäminen

Abstract

Tämän opinnäytetyön aiheena oli kehittää ratkaisu Junttan Oy:n valmistaman PMx-sarjan paalutuskoneen peruskeilin ja telekeilin välisen välyksen hallintaan. Nykyisen peruskeilin välys telekeiliin pyritään minimoimaan valmistusvaiheessa, mikä on todella vaikeaa peruskeilin rakenteen takia. Välyksen vaihtelu pidentää kokoonpanoaikaa, heikentää koneen käytettävyyttä sekä aiheuttaa peruskeilin kulumista käytössä. Kaikki edellä mainitut seikat nostavat paalutuskoneen valmistuskustannuksia ja täten pienentävät myyntikatetta.

Työssä selvitettiin, miksi nykyinen peruskeili on niin hankala valmistaa piirustusten mukaisesti. Syitä selvitettiin vierailulla peruskeilin valmistajan Transtech Oy:n tiloissa sekä tutkimalla kirjallisuuslähteitä.

Työn tuloksena saatiin 3D-malli peruskeilistä, joka sisältää verrattain yksinkertaisen ehdotuksen välyksen säädölle. Säädettävässä peruskeilissä on otettu huomioon valmistustekniset näkökohdat.

The aim of this thesis was to develop a solution for clearance control of the basic leader and the telescopic leader of the PMx-series pile driving rig manufactured by Junttan Oy. The clearance of the existent basic leader to the telescopic leader is aimed to be minimised during the manufacturing process, which is really hard because of the structure of the basic leader. Alteration of the clearance increases assembly time, reduces the usability of the machine and causes excessive wear in the basic leader. All the above mentioned factors increase the manufacturing costs and thus reduce the sales margin.

The study was carried out by defining first why the basic leader is currently so challenging to manufacture according to the drawings. The reasons were studied at a visit to the current manufacturer of the basic leader, Transtech Oy, as well as by studying literary references.

The result of the study was a 3D-model of basic leader which includes relatively simple suggestion for clearance adjusting. The manufacturing aspects were taken into account in the adjustable basic leader.
