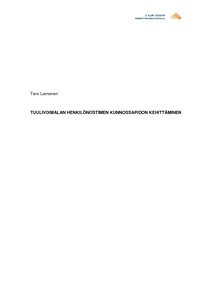

Tuulivoimalan henkilönostimen kunnossapidon kehittäminen

Abstract

Tämä opinnäytetyö tehtiin toimeksiantona oululaislähtöiselle tuuliturbiinivalmistaja WinWind Oy:lle.

Työn tavoitteena oli kehittää WinWindin 3 MW:n tuulivoimaloissa sijaitsevien Köster-henkilönostimien kunnossapitoa parantamalla niiden kunnossapidettävyyttä ja edistämällä oikeaoppista käyttöä. Prototyyppisessä henkilönostinmallissa oli ilmennyt lukuisia puutteita ja vikoja. Toimintakyvytön henkilönostin hidasti merkittävästi huoltologistiikkaa maatasolta tuulivoimalan konehuoneeseen ja vaikeutti itse voimalan kunnossapidollisten toimenpiteiden suorittamista. Tästä aiheutui erilaisia kustannuksia.

Työn teoreettisessa osassa esitettiin aiheen kannalta olennaisimmat kunnossapidon peruskäsitteet ja alan kirjallisuus. Työn suoritusosassa analysoitiin henkilönostimen vikaantumista ja tunnistettiin ongelma-alueet, joihin etsittiin ratkaisuja.

Työn keskeisin anti on henkilönostimelle laadittu kokonaisvaltainen ja kattava huollon ohjeistus. Sen lisäksi henkilönostimelle laadittiin vika-analyysi, materiaalilista sekä erilaisia tarkistuslistoja. Myös henkilönostimen käyttöä ja tarkastamista ohjaava lainsäädäntö kirjattiin ylös, jotta se olisi tarpeen tullen kätevästi tarkistettavissa.

Huollon ohjeet ja tarkistuslistat pyrittiin laatimaan mahdollisimman selviksi ja aukottomiksi, niin että kuka tahansa henkilönostimen käyttöön perehtynyt henkilö pystyisi paikantamaan laitteessa esiintyvän vian ja selviytymään sen perushuollosta itsenäisesti. Ensimmäistä kertaa työn tilaajayrityksessä henkilönostimen huoltamiseen ja käyttöön liittyvä hiljainen tieto koottiin järjestelmällisesti yhteen ja kirjattiin ylös. Näin ollen työllä on myös tärkeä dokumentaatiollinen arvo työn tilaajalle. Haasteeksi jää näiden työkalujen juurruttaminen työyhteisöön osaksi huolto-organisaation päivittäisiä rutiineja.

This Bachelor’s thesis was commissioned by the wind turbine manufacturer WinWind Ltd.

The aim of the Bachelor’s thesis was to develop the maintenance of service lifts located in WinWind’s 3 MW wind turbines by improving their maintainability as well as promoting their correct usage. The service lifts which are applied in this particular turbine model were manufactured according to WinWind’s specifications by the German winch supplier Köster. The prototypic service lift model had suffered from several deficiencies and faults, which, in turn, inhibited the maintenance activities focused on the wind turbine itself. This resulted in various costs as well as dissatisfaction among the maintenance team.

The basic concepts of maintenance relevant to the topic were introduced in the theoretical part, followed by a brief review of the maintenance literature. The practical part of the thesis focused on the failure mechanisms of the service lifts. Problem areas were identified and possible solutions were suggested.

The main contribution of the thesis is the comprehensive and clear instruction manual made for the service lift. In addition, the failure patterns of the lift were analyzed. Also, a material list of components of the lift, as well as different checklists for controlling the function of the service lift were created. These helpful documents can be exploited by the maintenance team in their daily operations. The objectives set in the beginning of the project have, therefore, been fulfilled. The challenge, however, remains to apply these new tools as a part of daily maintenance routines.
