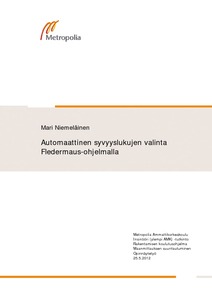

Automaattinen syvyyslukujen valinta Fledermaus-ohjelmalla
Niemeläinen, Mari (2012)
Niemeläinen, Mari
Metropolia Ammattikorkeakoulu
2012
All rights reserved
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-2012060111267
https://urn.fi/URN:NBN:fi:amk-2012060111267
Tiivistelmä
Opinnäytetyössä selvitettiin Fledermaus-ohjelman käytettävyyttä merikartalla esitettävien
syvyyslukujen valinnan automatisoinnissa. Merikartalle valitaan syvyyslukuja kuvaamaan
pohjan topografiaa ja esittämään vaaralliset matalikot merenkulkijoille. Tällä hetkellä nämä
syvyysluvut valitaan manuaalisesti. Käytössä on erilaista mittausaineistoa, joista
täyspeittävistä mittauksista, kuten monikeilauksesta, voitaisiin tehdä erilaisia automaattisia
valintoja. Jotta tällaisia automaattisia syvyyslukuja voitaisiin käyttää, tulee niiden olla sekä
merikartalle sopivia että käyttäjälle turvallisia.
Työssä tutkittiin Fledermaus-ohjelman toimivuutta, ohjelman tekemiä ja syvyyslukujen
valintaan käyttämiä syvyysmalleja sekä parametreja, joilla voi vaikuttaa siihen, mitä
syvyyslukuja ohjelma valitsee. Testialueina käytettiin mahdollisimman erilaisia alueita, jotta
ohjelman käytettävyys koko syvyystietojen uusinnassa saataisiin selvitettyä.
Tehtyjä automaattisia syvyyslukuvalintoja verrattiin sekä samaan lähtöaineistoon, joka oli
ollut käytössä manuaalisessa syvyyslukujen valinnoissa kyseessä olevilla työalueilla että
manuaalisesti valittuihin syvyyslukuihin. Lisäksi arvioitiin automaattisten syvyyslukujen
sopivuutta merikartalle muun syvyysaineiston ja muiden kartan kohteiden kannalta sekä
kartografisuuden kannalta.
Vertailussa arvioitiin automaattisten syvyyslukujen turvallisuutta käyttäen valittujen
syvyyslukujen tarkastelussa samoja sääntöjä ja ohjeita, jotka ovat tällä hetkellä käytössä
manuaalisessa työssä.
Tutkimuksessa todettiin, että Fledermaus-ohjelma valitsee syvyyslukuja muuten
turvallisesti, mutta se ei ota huomioon muuta syvyysaineistoa. Tällöin käyttäjän kannalta
valitut syvyysluvut voivat antaa väärää tietoa merenkulun kannalta vaarallisista
matalikoista. Lisäksi valitut syvyysluvut eivät ole kartografisesti sopivia varsinkaan kapeilla
ja erityistä huomioita vaativilla työalueilla.
Ohjelmaa ei siis voi käyttää suoraan korvaamaan asiantuntijan työtä, mutta siitä voisi
saada apua laajoille merialueille tehtäviin syvyysaineiston uusimistöihin.
