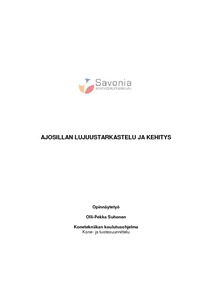

Ajosillan lujuustarkastelu ja kehitys

Abstract

Tämän työn aiheena oli ajosillan lujuustarkastelu ja kehitys. Tavoitteena oli selvittää, pystyykö jo olemassa olevan sillan ylittämään turvallisesti kuorma-autolla ja tarvittaessa vahvistamaan sen rakenteita. Silta sijaitsee vanhan telakan takana kanavan päällä. Sillasta ei ollut olemassa piirustuksia eikä lujuuslaskuja. Tarkoitus oli tutkia FE-analyysin avulla sillan lujuutta.

Työ alkoi sillan mallinnuksella. 3D-mallia varten jokainen osa mitattiin ja mallinnettiin erikseen, minkäjälkeen tehtiin tarkka malli Autodesk Inventor -ohjelmalla. Tämän jälkeen tehtiin yksinkertaistettu 3D -malli, jonka perusteella tehtiin kuorimalli FE-analyysiä varten.

Tulosten perusteella silta todettiin riittävän keatäväksi, eikä rakenteiden vahvistamiselle ollut tarvetta. Silta hiekkapuhallettiin ja maalattiin uudelleen säänkestävällä maalilla, sekä varustettiin uudella kansilankutuksella.

The purpose of this final year project was to investigate whether the existing bridge can be safely driven on with a truck and, if necessary, to strengthen its structures. The bridge is located in the back yard of an old dock site and leads over a canal. There are neither drawings nor strength calculations of the bridge available. The aim was to study the strength properties of the bridge with the help of FE analysis. This work was commissioned by Saimatec Engineering Oy specialized in material handling and known worldwide.

The project was started by modeling the bridge. Each part was measured and modeled separately. Then a 3D model was created. Thereafter, the 3D model was simplified and a shell model was made for the FE analysis. Multiple analyses were made and the results were carefully studied. Finally, the bridge was sand blasted and repainted, as well as the deck was renewed.

As a result of this final year project it was proved that the bridge was strong enough to be used even for trucks and no strengthening was required.
