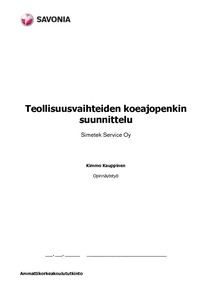

Teollisuusvaihteiden koeajopenkin suunnittelu

Abstract

Tämän opinnäytetyön tarkoituksena oli suunnitella huolletuille teollisuusvaihteille koeajopenkki. Kyseinen laite suunniteltiin siilinjärveläiselle Simetek Servicelle. Yritys on juuri aloittanut teollisuusvaihteiden huollon ja näin ollen koeajopenkki on ajankohtainen investointi yritykselle. Työhön sisältyivät 3D-mallin luominen, valmistuspiirustusten teko sekä tarvittavien komponenttien määrittäminen ja kokoonpanoon kuuluvan sähkökaapin rakentaminen.

Koeajopenkki voidaan jakaa kolmeen eri osaan. Näitä osia ovat runko, pöytä ja sähköosat, joista jokaisesta kerrotaan yleisesti tässä opinnäytetyössä. Koeajopenkin vaatimus oli, että sillä pystytään koeajamaan erilaisia vaihteistoja ja mukauttamaan penkkiä kullekin vaihteelle sopivaksi. Lisäksi vaatimuksina olivat työturvallisuus ja koeajopenkin helppokäyttöisyys. Tavoitteena oli täyttää vaatimukset ja lopullinen malli onnistui siinä. Opinnäytetyön tulos palvelee yritystä ja sen tarpeita.

Työn toteuttaminen aloitettiin suunnittelemalla erilaisia malleja, jotka täyttäisivät toimeksiantajan laatimat vaatimukset ja tarvittavista komponenteista lähettiin tarjouspyyntöjä eri toimittajille. Näitä malleja karsittiin budjetti- ja toteutussyistä, jolloin jäljelle jäi yksi malli, jota ryhdyttiin kehittämään. Työtä varten tutustuttiin yhteistyöyritys SEW Eurodriven tehtaalla Hollolassa jo olemassa olevaan ratkaisuun, josta saatiin apua penkin suunnitteluun.

The purpose of this final year project was to design a testing station for serviced industrial gears. The device was designed to a company called Simetek Service located in Siilinjärvi. The company has just started to maintain industrial gears and therefore the testing station is an essential investment to the company. This project included creating a 3D-model, manufacturing drawings and defining necessary components as well as building an electricity enclosure included in the assembly.

As a result of this project there was a testing station that can be divided into three parts. These parts are frame, table and electric parts, which all are reported in this thesis on a general level. The requirements for the testing station were capability of testing different gears and adjusting the station to suit each gear as well as work safety and manageability. The aim was to meet these requirements and the final model succeeded in it. The result of the project benefits the company and meets its needs.

The work was started by designing different models to meet the requirements set by the executive organization. Inquiries about the required components were sent to various suppliers. Due to costs and technical reasons only one model was chosen to be developed. To get ideas for planning the testing station an existing model was studied in the factory of SEW Eurodrive, a co-operative company located in Hollola.
