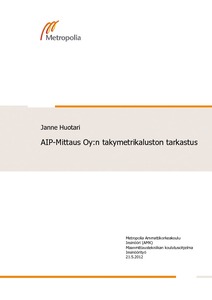

AIP-Mittaus Oy:n takymetrikaluston tarkastus

Abstract

Insinöörityön aiheena oli esitellä yleisesti takymetrin peruskäyttöä, kalibrointia ja käyttäjän mahdollisuuksia takymetrin tarkkuuden valvontaan. Työssä käsitellään myös takymetrin osia ja niiden toimintaa. Tarkoituksena oli perehtyä nimenomaan akselivirheisiin ja etäisyydenmittausvirheisiin ja selvittää, miten ne aiheutuvat. Työssä käsiteltiin yhdeksän eri takymetrin ominaisuuksia ja testattiin niiden soveltuvuus niille tarkoitettuihin työtehtäviin.

Työssä kerrotaan yleisesti takymetrin kehityksestä ja sen oikeaoppisesta käytöstä. Työssä tuodaan esille keinot, joilla käyttäjä voi tarkistaa takymetrin mittaustarkkuuden ja mahdolliset akselivirheet. Lisäksi työssä käydään myös läpi mittauksen alussa suoritettavat korjaukset kuten sääkorjaus ja prismavakio. Tässä työssä paneuduttiin lisäksi tarkemmin kalibrointiradan rakentamiseen ja sen käyttöön. Lisäksi työssä on arvioitu lyhyesti käytetyn testimenetelmän käyttökelposuutta ja ajankäyttöä suhteessa saatavaan hyötyyn.

Työn tulokset perustuvat käytännön kokemuksiin sekä alan kirjallisuudesta saatuihin ohjeisiin koskien takymetrin seurantakalibrointia. Testimittausten ja työn lopussa esiteltävän testauskäytännön perusteella voidaan todeta, että käyttäjän on syytä tuntea laitteisto jolla hän työskentelee. Työssä käsitelty testimittaaminen vähentää sellaisten tilanteiden riskiä, jossa joudutaan rahallisesti vastuuseen kojeesta aiheutuvien virheiden takia.

Kalibrointiradan rakentaminen ja testaus suoritettiin AIP-mittaus Oy:lle. Työn tuloksista tehtiin jokaista laitetta kohden yhden A4 kokoinen raportti AIP-mittaukselle.

The purpose of this final year project was to introduce the basic use of a Total Station in general as well as some of the calibration process and how the user can monitor the accuracy of a tachymeter. The study also shows the most common parts and features usually found on a tachymeter.

The aim of this study was the detailed inspection of the axis errors that occur in a tachymeter and the origin of distance measurement errors. During the project a total of nine different tachymeters were inspected and their accuracy and features were tested. All of this was done while keeping in mind their suitability for their designated work assignments.

The thesis describes the development and history of total stations in general, as well as their orthodox use. The work highlights the different ways that the user can check the total stations measurement accuracy and possible errors. In addition, this work will also go through the procedures carried out at the beginning of every survey, mainly the execution of corrections such as the meteorological correction and prism constant.

The results of this study are based on practical experience as well as knowledge gained from literature and instructions involving the use of tachymeters. Test measurements presented at the end of this thesis are considered crucial so that the user is familiar with the equipment with which he works.
