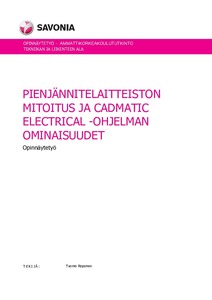

Pienjännitelaitteiston mitoitus ja CADMATIC Electrical -ohjelman ominaisuudet
Roponen, Tuomo (2021)
Avaa tiedosto
Lataukset:
2021
All rights reserved. This publication is copyrighted. You may download, display and print it for Your own personal use. Commercial use is prohibited.
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-202104225481
https://urn.fi/URN:NBN:fi:amk-202104225481
Tiivistelmä
Opinnäytetyön aihe tuli esimiesteni aihe-ehdotuksesta selvittää CADMATIC Electrical -ohjelman toimintoja, joita yritys ei ole vielä käyttänyt. Tämän lisäksi toimeksiantaja halusi tietää enemmän Febdok-pienjänniteverkon laskentaohjelmasta ja sillä mallintamisesta, koska sen käyttämisessä oli hankaluuksia.
Opinnäytetyön tarkoituksena oli selvittää LT-Suunnittelun käyttämän CADMATIC Electrical -sähkösuunnitteluohjelman toimintoja, joilla voitaisiin helpottaa ja parantaa yrityksen suunnitteluprosessia. Opinnäytetyössä oli tarkoitus myös perehtyä Febdok pienjänniteverkon laskentaohjelmaan ja selven-tää sen käyttämistä yritykselle sekä kertoa ohjelman perustoimintojen käytöstä.
Ensimmäiseksi perehdyttiin CADMATIC Electrical -ohjelman toimintoihin ja selvitettiin sähköteknisten laskelmien tekeminen, josta tehtiin esimerkkilaskelma toimeksiantajalta saatuun projektiin. Toiseksi perehdyttiin Febdok-pienjänniteverkon laskentaohjelmaan ja sen ominaisuuksiin. Tässä osassa mallinnettiin myös CADMATIC-ohjelman sähköteknisissä laskelmissa käytetty pienjänniteverkko, jotta pystyttiin vertaamaan ohjelmien laskelmien tuloksia lopuksi keskenään.
Opinnäytetyön tuloksena luotiin kaksiosainen opas CADMATIC Electrical -ohjelman sähköteknisten laskelmien tekemisestä ja Febdok-ohjelman käyttämisestä. Tämän lisäksi opinnäytetyössä luotiin erillinen dokumentti CADMATIC Electrical -ohjelman muista ominaisuuksista, jotka eivät olleet toimeksiantajalle entuudestaan tuttuja ja joista olisi heille eniten hyötyä. Näihin ominaisuuksiin kuului tietokantojen käyttäminen, DB-työkalu, DIAlux-linkki sekä CAD- ja DB-luettelot.
Opinnäytetyön tarkoituksena oli selvittää LT-Suunnittelun käyttämän CADMATIC Electrical -sähkösuunnitteluohjelman toimintoja, joilla voitaisiin helpottaa ja parantaa yrityksen suunnitteluprosessia. Opinnäytetyössä oli tarkoitus myös perehtyä Febdok pienjänniteverkon laskentaohjelmaan ja selven-tää sen käyttämistä yritykselle sekä kertoa ohjelman perustoimintojen käytöstä.
Ensimmäiseksi perehdyttiin CADMATIC Electrical -ohjelman toimintoihin ja selvitettiin sähköteknisten laskelmien tekeminen, josta tehtiin esimerkkilaskelma toimeksiantajalta saatuun projektiin. Toiseksi perehdyttiin Febdok-pienjänniteverkon laskentaohjelmaan ja sen ominaisuuksiin. Tässä osassa mallinnettiin myös CADMATIC-ohjelman sähköteknisissä laskelmissa käytetty pienjänniteverkko, jotta pystyttiin vertaamaan ohjelmien laskelmien tuloksia lopuksi keskenään.
Opinnäytetyön tuloksena luotiin kaksiosainen opas CADMATIC Electrical -ohjelman sähköteknisten laskelmien tekemisestä ja Febdok-ohjelman käyttämisestä. Tämän lisäksi opinnäytetyössä luotiin erillinen dokumentti CADMATIC Electrical -ohjelman muista ominaisuuksista, jotka eivät olleet toimeksiantajalle entuudestaan tuttuja ja joista olisi heille eniten hyötyä. Näihin ominaisuuksiin kuului tietokantojen käyttäminen, DB-työkalu, DIAlux-linkki sekä CAD- ja DB-luettelot.
