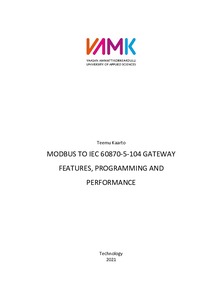

Modbus to IEC 60870-5-104 Gateway Features, Programming and Performance

Abstract

Opinnäytetyön tarkoituksena oli tutkia MGate 5114 Series gateway-laitteen yleisiä ominaisuuksia sekä kerätä yleistä tietoa energian lukumittareista. Opinnäytetyön tavoitteena oli löytää vastaus siihen, voisiko Hitachi ABB Power Grids Grid Automation-yksikkö mahdollisesti käyttää gateway-laitetta tulevaisuudessa infrastruktuurille suunnatuissa SCADA-projekteissa. Tämä opinnäytetyö antaa kokonaiskuvan siitä, miten MGate konfiguroidaan käyttämällä siihen tarkoitettua työkalua. Opinnäytetyö antaa lisäksi käytännön esimerkin siitä, miten järjestelmä sulautetaan osaksi MicroSCADAa, sisältäen tietokannan sekä kommunikoinnin. Keskeisin menetelmä oli testaukseen perustuva menetelmä. Gateway-laitteen ominaisuuksia, kuten sen ohjelmointia ja suorituskykyä tutkittiin testiympäristössä. Testitulosten perusteella voidaan todeta, että MGate sisältää tarvittavat ominaisuudet sekä vaadittavan suorituskyvyn, jotta se soveltuu käytettäväksi infrastruktuurille suunnatuissa SCADA-projekteissa tulevaisuudessa.

The purpose of the thesis was to examine the main features of the MGate 5114 Series gateway device and to collect a wide set of information of the energy metering application. The aim of the thesis was to find the answer to the question whether Hitachi ABB Power Grids Grid Automation unit could possibly use the gateway device in the future in its infrastructure SCADA projects. This thesis gives an overall picture of how to configure the MGate by using the dedicated tool and a practical example of how to establish the system with MicroSCADA, including database and communication. A test-based method was the main method used in this thesis. The device main features including programming and performance were targets to be evaluated and documented in a test environment. Based on the testing results, the MGate have the reasonable features and demanding performance so that it can be used in future infrastructure SCADA projects.
