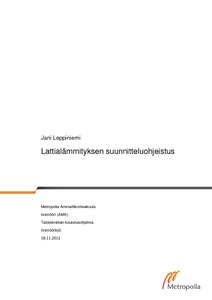

Lattialämmityksen suunnitteluohjeistus

Abstract

Työn tarkoituksena oli kehittää lattialämmityssuunnittelun avuksi suunnitteluohjeistusta. Tähän liittyi käytössä olevia laskentamallien kehitystä ja suunnittelua tukevien mallien kuten tasokuvien päivitys. Insinöörityö toteutettiin yhteistyössä Metropolia ammattikorkea-koulun talotekniikan koulutusohjelman ja LVI-insinööritoimiston Wise Group Finland Oy:n kanssa. Suunnitteluohjeistusta luotiin perehtymällä alan kirjallisuuteen sekä sähköisiin lähteisiin. Suunnitelmissa käytettyjen ratkaisujen hyväksyttämiseksi käytiin haastatteluja alalla työskentelevien toimihenkilöiden kanssa. Insinöörityön tuloksena syntyi lattialämmityksen suunnitteluun ohjeistus, jossa esitellään lattialämmityssuunnittelussa huomioitavat ratkaisut. Ohjeistus antaa ohjearvot suunnittelussa käytettävien lähtötietojen valintaan. Suunnittelun nopeuttamiseksi luotiin Microsoft Office Excel-ohjelmalla toimiva taulukkolaskenta. Taulukkolaskennan toiminnallisuuden kannalta työssä on esitetty useita LVI-teknisiä kaavoja. Taulukkolaskenta toimii myös dokumentaationa lattialämmitysverkoston mitoitusarvoille. Annettujen lähtöarvojen ja LVI-suunnittelijan valitsemien arvojen perusteella taulukkolaskenta antaa tulokseksi suunnitelmiin ilmoitettavat tiedot. Tietojen perusteella voidaan tehdä suunnitelmat urakkalaskentaa varten ja mitoittaa lämmitysverkoston lämmitysputkisto sekä laitteet. Ohjeistus nopeuttaa ja yhtenäistää lattialämmityksen suunnittelua. Tulevaisuudessa ohjeistusta tullaan kehittämään käyttökokemuksista saatavien palautteiden perusteella.

The purpose of this final year project was to develop guidelines to help the design of underfloor heating. This included the development of spreadsheet calculation models as well as an upgrading the models that support design. The design guidelines were based on relevant literature and electronic sources. To get approval of the design solutions interviews with staff who work in the field took place. The result of this final year project was a floor heating design guide which explains the floor heating solutions. The guide provides specifications for the initial selection of design data. To speed up the design a spreadsheet was created. The spreadsheet also operates as a documentation for the underfloor design values. Based on both the initial values and selections of an HVAC designer the spreadsheet calculation gives results for the design. The results can be used for the calculation of contracts and for the design of heat system piping and heating equipment. The guidelines speed up and standardize underfloor heating design. In the future the guidelines will be developed further on the basis of experience.
