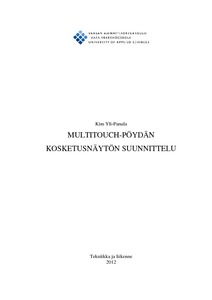

Multitouch-pöydän kosketusnäytön suunnittelu

Abstract

Opinnäytetyön aiheena oli suunnitella kosketusnäyttö multitouch-pöytään. Työssä tutkittiin ja kokeiltiin optisia tekniikoita, joilla harrastelijat olivat kosketusnäyttöjä toteuttaneet. Työ tehtiin yhteistyössä kone- ja tuotantotekniikan opiskelija Jukka Välikankaan kanssa, jonka opinnäytetyön aiheena oli pöydän runko. Työn toimeksiantaja oli vaasalainen Cadpower Oy.

Kosketusnäytön toteuttamiseen käytettiin apuna internetistä saatavia tietoja mm. nuigroup.com ja peauproductions.com. Tekniikoihin liittyvän tietotekniikan lisäksi niissä oli paljon opeteltavaa optiikasta. Tiedonhaku käsitti työstä suuren osan, jota vaikeutti aiheesta löytyvän ammattimaisen tiedon vähäisyys. Kosketustekniikoista kokeiltiin lopulta FTIR- ja LLP-tekniikkaa.

Pöydästä saatiin tehtyä protomalli LLP-tekniikalla. Kosketusnäyttö saatiin toimimaan hyvin ja siihen voidaan olla tyytyväisiä. Kosketusnäytön toimintaa rajoittaa kuitenkin ympäristön valo. Pöydässä on myös joitain rakenteellisia puutteita, jotka vaatisivat suunnittelua. Näitä ovat lasermoduulien säätöalustat joilla kosketusnäytön tarkkuutta voisi parantaa, sekä projektorin, peilin ja kameran kiinnitys pöytään.

The thesis goal was to design the touchscreen for the multitouch-table. This included studying and experimenting on optical techniques, by means of which enthusiasts have implemented such touchscreens. The work was completed in cooperation with a student of mechanical automation, Jukka Välikangas, whose thesis target was to design the frame for the multitouch-table. The thesis was made for Vaasa based Cadpower Oy company.

For example, information provided by nuigroup.com and peauproductions.com, was used as a data source during the implementation of the touchscreen. In addition to information technology involved in the touch technologies, plenty of learning in optics occurred. Information retrieval formed a large part of the thesis research and it was made more difficult, because only a small amount of professional and well organised data was available on the subject. Two of the techniques, FTIR and LLP were finally chosen to be tested.

The result of the thesis is the multitouch-table prototype implemented with LLP-technique. The touchscreen worked well and we can be satisfied with it. However, the ambient light conditions limit the operation of the touchscreen. Some structural deficiencies were also identified and would require designing. These include adjustable mounting bases for laser modules by which the accuracy of the touchscreen could be improved, as well the fixing of the projector, mirror and camera to the table.
