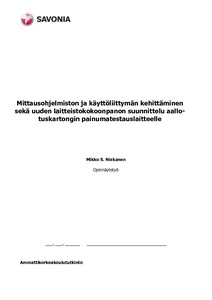

Mittausohjelmiston ja käyttöliittymän kehittäminen sekä uuden laitteistokokoonpanon suunnittelu aallotuskartongin painumatestauslaitteelle

Abstract

Tämän opinnäytetyön tarkoituksena oli suunnitella mittausohjelmisto ja käyttöliittymä aallotuskartongin eli flutingin painumatestauslaitteelle. Nykyisen CCT10 -prototyyppilaitteen ohjelmiston kehitykseen lisättiin painoanturinkalibrointi ja mittaustulosten raportoinnin automatisointi. Lisäksi tehtiin selvitystä laajennuksesta monen testilaitteen ohjaamiseksi. Tavoitteena oli saada mittaus toimimaan luotettavasti, jotta tilaaja pystyy suorittamaan tuotteelleen kestävyysmittauksia, jotka olisivat vertailukelpoisia kilpailijoiden mittaustulosten kanssa.

Ohjelmisto ja laitteiston tiedonkeruu suunniteltiin käyttämällä LabVIEW-ohjelmistoympäristöä ja National Instrumentsin laitteistoa. Työ perustui aiempaan versioon ohjelmistosta, joka toteutettiin harjoitustyönä ohjaajan avustuksella. Laitteiston mekaniikka on suunniteltu ja valmistettu Savonia-ammattikorkeakoulun konetekniikan koulutusohjelman opiskelijan opinnäytetyönä.

Tuloksena saatiin määritettyä laitteistokokoonpano, jolla voidaan mitata ja ohjata 1 - 6 mittalaitetta samanaikaisesti, sekä parannettu versio ohjelmistosta, jota voidaan hyödyntää edelleen usean laitteen ohjaamiseen kehitettävän ohjelmiston runkona.

The purpose of this thesis was to design the software and user interface for the determination of creep properties of fluting. The present measurement software was improved by designing calibration for the force sensor and automated reporting of test data. The possibility to control more than one test device was also researched. The aim was to design reliable measurement software that can be used to determine the strength of the product.

The software and data acquisition was developed by using the LabVIEW System Design Software and National Instruments` DAQ device. The work was based on improving the previous version of the CCT10-test system software which was made during the practical training with the help of the supervisor in 2012. Mechanics for the device were designed and manufactured by a thesis of a student in the degree program of Mechanical Engineering and Production at Savonia UAS. The result of this thesis was a hardware configuration that can measure and control 1 to 6 test devices simultaneously as well as an improved version of the measurement software that can be used to develop measurement software for multiple test devices.
