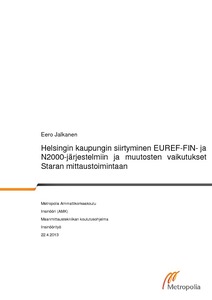

Helsingin kaupungin siirtyminen EUREF-FIN- ja N2000-järjestelmiin ja muutosten vaikutukset Staran mittaustoimintaan

Abstract

Helsingin kaupunki on siirtynyt vuoden 2012 lopulla käyttämään EUREF-FIN-koordinaatistoja ja N2000-korkeusjärjestelmää. Insinöörityön aiheena ovat Helsingin kaupungin tasokoordinaatti- ja korkeusjärjestelmien muunnosprosessi ja muutosten vaikutukset Helsingin kaupungin rakentamispalvelun Staran mittaustoimintaan. Insinöörityössä tutkitaan muunnosprosessiin liittyviä ongelmia sekä uusien järjestelmien tuomia positiivisia vaikutuksia ja mahdollisuuksia mittausorganisaation kannalta.

Muunnosprosessiin tutustuttiin käymällä läpi muissa kunnissa jo tehtyjä EUREF-FIN- ja N2000-muunnoksia, ja tutustumalla Helsingin kaupungin kiinteistöviraston kaupunkimittausosaston tuottamaan aineistoon muunnosprosessista. Aineistosta koottiin kattava kokonaisuus, jonka avulla mittaushenkilöstö pystyy tutustumaan kattavasti järjestelmien ominaisuuksiin ja eroavaisuuksiin. Muunnosprosessiin Staralla ja mittaustoimintaan liittyviin ongelmakohtiin ja mittausprosessin vaikeuksiin tutustuttiin osana mittaushenkilöstöä sekä haastatteluin.

Alkuperäisen tasokoordinaattimuunnoksen Helsingin kaupungille on määrittänyt Geotrim Oy. Tämän muunnoksen pohjalta Helsinki on määrittänyt muunnosparametrit Helsingin kaupungin erilliskoordinaatiston ja ETRS-GK25-koordinaatiston välille käyttäen 2D-Helmert-muunnosmenetelmää. Näiden muunnosparametrien avulla Helsingin paikkatietoaineisto on muunnettu uuteen järjestelmään ja mittauslaitteistoille on määritetty omat korjauksensa.

N2000-muunnos on tehty vakiokorjauksella N2000 = NN + 305 mm. Tämän insinöörityön ensisijaisena tarkoituksena on tuoda selkeää informaatiota Staran mittausorganisaation ulottuville liittyen uusiin koordinaatti- ja korkeusjärjestelmiin. Työn tarkoituksena on myös pohtia mittaustoiminnassa ilmenneitä ongelmia ja mittausprosessiin liittyviä ongelmakohtia. Insinöörityö luo myös pohjaa Staran puutteelliselle laatuohjeistukselle.

The City of Helsinki switched to use EUREF-FIN coordinate systems and N2000 height system at the end of year 2012. The purposes of this final year project were to analyse the plane coordinate system and the height system transition processes in the City of Helsinki and the effects on measuring work and measuring processes at Stara, caused by the new systems. Problems, positive effects and new possibilities caused by the transition process were investigated at wide range.

Transition processes from the old systems to EUREF-FIN systems have already been carried out in many municipalities in Finland and some of them were used as references in this project. The City Survey Division of Helsinki has also produced reports and manuals about the transition process of Helsinki, which were the main references in this study.

The original plane coordinate transformation parameters for Helsinki were determined by Geotrim Ltd. The City Survey Division of Helsinki used these transformation parameters to determine the transformation between Helsinki coordinate system and ETRS-GK25 coordinate system by using the 2D-Helmert transformation method. The height transformation from NN-system to N2000-system was executed with a simple formula: N2000 = NN + 305 mm.

The main aim in this study is to introduce new and understandable information about EUREF-FIN and N2000 systems for the staff of Stara, to help their work in the field and in the office. The project also focuses on the problems in the measuring process at Stara in general and during the transformation process. The study includes tentative quality instructions for the measuring processes at Stara.
