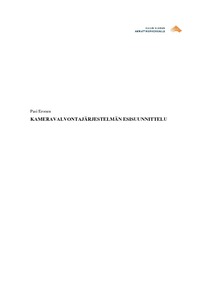

Kameravalvontajärjestelmän esisuunnittelu

Abstract

Opinnäytetyön aiheena oli Outokumpu Tornio Works Oyj:n uuden ferrokromitehtaan kameravalvontajärjestelmän esisuunnittelu. Opinnäytetyö toimi myös työkaluna F3-projektihenkilöstölle toimittajaa valittaessa.

Suunnittelu aloitettiin tutustumalla Outokumpu Oyj:n olemassa oleviin kameravalvontajärjestelmiin. Myös ferrokromitehtaan prosessiin oli hyvä tutustua ennen kameroiden paikkojen suunnittelua, jotta tietäisi, mitä kameroilla halutaan seurata. Kameroiden pai-kat suunniteltiin ferrokromitehtaan laajennusten pohjakuviin Navis 3D -ohjelman avulla. Laitteistoa alettiin suunnittella kameroiden paikkojen ollessa selvillä. Kameravalvontajärjestelmä päätettiin toteuttaa analogisena järjestelmänä.

Kameravalvontajärjestelmän rakentaminen suunniteltiin kahden Boschin Allegiant LTC 8801 -sarjan videokeskuksen ympärille. Toinen videokeskuksista tuli valokaariuuni 3:lle ja toinen sintraamo 3:lle. Koksiaseman ja sintraamo 2:n kamerat ja monitorit yhdistettiin sintraamo 3:n videokeskukseen ja niiden vanha videokeskus purettiin pois. Valokaariuuni 2:n, valokaariuuni 3:n ja sintraamo 3:n videokeskukset suunniteltiin toimimaan niin, että ne pystyivät käyttämään toistensa kameroita. Lopuksi tutkittiin hälytysyksikön toimintamahdollisuuksia.

Opinnäytetyön suunnittelu tuli valmiiksi aikataulun mukaisesti keväällä 2012. Vuoden 2012 aikana Outokumpu toteutti kameravalvontajärjestelmän pääosin esisuunnitelman pohjalta.

Subject of the thesis was to design camera surveillance system for new Ferrochrome factory of Outokumpu Tornio Works. Thesis would also be a tool for the staff when they choose the supplier.

The existing camera surveillance systems of Outokumpu was studied first. The process of the ferrochrome factory was studied also so that camera locations would be easy to plan. Camera locations were planned into layout drawings using Navis 3D program. Designing of the camera surveillance system started after camera locations were planned. Camera surveillance system was decided to be implemented as analog system.

Camera surveillance system was planned around two Bosch Allegiant LTC 8801 series video switch. One was planned to be located in Electric Arc Furnace Station 3 and another in Sintering Station 3. Cameras and monitors of Coke Station and Sintering Station 2 were connected to camera surveillance system of Sintering Station 3. System was desgned so that Electric Arc Furnace Stations 2 and 3 and Sintering Station 3 control rooms could have control over other cameras. At the end, also few arrangements for an alarm unit were tested.

Plans for the thesis were completed in spring 2012. Plans were completed on schedule. Outokumpu executed the plans with few changes in 2012.
