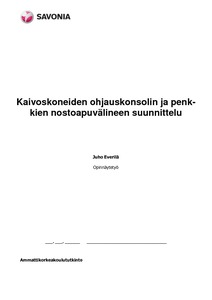

Kaivoskoneiden ohjauskonsolin ja penkkien nostoapuvälineen suunnittelu
Everilä, Juho (2013)
Everilä, Juho
Savonia-ammattikorkeakoulu
2013
All rights reserved
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-201305219840
https://urn.fi/URN:NBN:fi:amk-201305219840
Tiivistelmä
Tämän työn tarkoituksena oli suunnitella nostoapuväline helpottamaan Normetin Iisalmen-yksikön ohjaamoiden esivarustelusolussa tapahtuvaa ohjauskonsoleiden ja penkkien asennusta sekä parantamaan työergonomiaa. Työn tavoitteena oli suunnitella mahdollisimman edullinen ja toimiva alle 1000 euron nostoapuväline, joka voidaan CE-merkitä. Tarkoituksena oli tehdä 3D-mallit ja valmistuspiirustukset, jotka työn valmistumisen jälkeen luovutettaisiin Normetille.
Työn alussa esiteltiin tuotekehitysprosessin vaiheet ja mitä ne sisältävät, CE-merkintä ja mitä sen saaminen edellyttää sekä nostoapuvälineet ja mitä ne ovat. Tämän jälkeen siirryttiin suunnitteluvaiheeseen, jossa käytiin lävitse luonnosteluvaihetta, itse suunnittelua ja aikaan saatua nostoapuvälinettä sekä FE-analyysiä.
Tuloksina saatiin 3D-malli ja valmistuspiirustukset, joiden pohjalta nostoapuväline voidaan valmistaa. Onnistuneesta FE-analyysistä pystyttiin näkemään, missä kohdassa nostoapuvälinettä ovat suurimmat jännityskeskittymät ja toteamaan, että tuotteen rakenne kestää kuorman, joka se on suunniteltu nostamaan. Rakenne kesti jopa kolminkertaisen kuorman nostamisen ilman hajoamista. Hinta-arvio oli erittäin karkea, siinä listatut komponentit ja materiaalit pystyvät vielä muuttumaan sekä niiden hinta vaihdella. Arvion pohjalta voitiin kuitenkin todeta, että tuotteen valmistushinta ilman ruuvitarraimia mitä todennäköisimmin jäi alle 1000 euron, mutta ruuvitarraimien kanssa nostoapuvälineen hinta lähes kaksinkertaistui.
