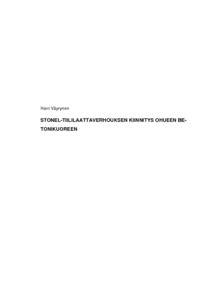

Stonel-tiililaattaverhouksen kiinnitys ohueen betonikuoreen

Abstract

Tämän opinnäytetyön tavoitteena on selvittää Stonel Oy:lle kiinnitystapa Stonel- järjestelmälle tehtäessä jälkikiinnityksiä betoniin sekä betonisandwich-elementtien ulkokuorten lisätuentaan, kun alusmateriaalin eli betonin paksuus on pieni. Työssä kartoitettiin markkinoiden tarjonta sekä teknisten ja yleisten vaatimuksien mukaan sopivimmat vaihtoehdot betoniin tehtäviin kiinnityksiin.

Teoriaosuudessa käsiteltiin vanhat rakenteet, joihin kiinnitykset tehdään, ja esimerkin avulla tiililaattaverhouksen kiinnityksiin aiheutuvat kuormitukset, joiden avulla kiinnitystyyppi voitiin haarukoida. Työn tutkimusosuudessa selvitettiin tavarantoimittajilta tarjolla olevat vaihtoehdot kiinnityksiin, niiden tekniset ominaisuudet ja kiinnikkeiden vaatimustenmukaisuus. Tämän jälkeen parhaiden vaihtoehtojen lujuusominaisuudet todettiin testiolosuhteissa. Testeillä haluttiin selvittää tavanomaiset lujuusominaisuudet ja työmaan laadunvarmistuksen kannalta oleelliset seikat. Työn tutkimusosuuden vetokokeet suoritettiin Oulun seudun ammattikorkeakoulun tiloissa Oulussa.

Työn tuloksena saatiin tilaajalle tietoa siitä, miten ja millä julkisivusaneerausten kiinnitykset ohueen betoniin kannattaa tehdä ja oleelliset seikat niiden laadunvarmistamisesta. CE-merkinnällä varustetut KALM KDK-UE A4 M8 ja Sormat S-KAK M8x72 ankkureiden todettiin toimivan hyvin myös matalalla asennussy-vyydellä. Lujuustesteillä saavutettiin tietoa ankkureiden murtokapasiteeteista, joita voidaan hyväksi käyttää ankkurointeja suunniteltaessa. Samalla saatiin tieto kiinnikkeiden tarjonnasta, teknisistä ominaisuuksista ja vaatimusten täyttämisestä kiinnitettäessä Stonel-tiililaattaverhous ohueen betoniin.

The purpose of this thesis was to find an appropriate fastening method for the Stonel system and for concrete sandwich elements in exterior housing reinforcing for facade renovations when the base material, as in this case (concrete), is thin. The study was carried out by researching suitable options for concrete fastenings according to technical and general requirements from the available market.

In the theoretical part of this thesis, the old structures on which the fastenings are supposed are presented. In order to select a suitable fastening method, the basic loads effecting fastenings to thin brick curtain wall were calculated and used as an example. The available options and their technical and general requirements clarified by suppliers were resolved in the research part. Strength features of the most suitable options were stated in test environments. The ob-jective of tests was to find out general strength features and main factors that affect work site quality assurance. The tests were carried out in the facilities of Oulu University of applied sciences.

This research helped to obtain information for the subscriber how fastenings to thin concrete are viable to do and what the main factors of the quality assurance are. In the process, information about available supply of the fastening products and how they meet the general requirements when installing the Stonel system to thin concrete was received.
