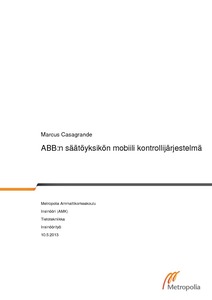

ABB:n säätöyksikön mobiili kontrollijärjestelmä

Abstract

Insinöörityönä kehitettiin prototyyppi älypuhelinsovelluksesta ABB:lle, joka on automaatiotekniikkaan ja sähkövoimatekniikkaan keskittyvä teollisuuskonserni. Sovellus pystyy etänä monitoroimaan ABB:n säätöyksikössä kiinni olevalta moottorilta tullutta dataa ja muuttamaan sen tilaa sekä tiettyjä parametreja. Sovellus tehtiin Android-ohjelmointialustalle. Sovelluksen ohjelmointiin käytetiin Java-ohjelmointikieltä.

Työn tavoitteena oli selvittää, pystyykö moottorin arvoja monitoroimaan ja muuttamaan mobiilipäätelaitteella. Tavoitteena oli myös toteuttaa toimiva sovellus tähän tarkoitukseen.

Sovelluksen käyttämä järjestelmä koostuu kahdesta eri osasta: taustajärjestelmästä sekä mobiilipäätelaitteesta. Taustajärjestelmä toimii automaattisesti taustaprosessina ja kerää sekä lähettää dataa moottorilta erilliseen etämonitorointiportaaliin, josta sitä voidaan käydä lukemassa. Mobiilipäätelaitteella oleva sovellus taas antaa käyttäjälle mahdollisuuden vaikuttaa taustajärjestelmässä olevan moottorin toimintaan ja tarjoaa tähän yksinkertaisen käyttöliittymän.

Mobiilipäätelaite kommunikoi taustajärjestelmän kanssa ABB:n oman etämonitorointiportaalin sekä virtuaalipalvelimella olevan hallintasivun kautta. Nämä toimivat sovelluksen rajapintoina ja niihin otetaan yhteyttä käyttäen HTTPS- sekä HTTP- protokollaa.

Insinöörityön lopputuloksena oli toimiva monitorointisovellus maailman suosituimmalle älypuhelinohjelmistoalustalle, jolla voidaan monitoroida moottorilta tullutta dataa ja muuttaa moottorin tilaa.

The purpose of the project described in this thesis was to develop a prototype smartphone application for the ABB group, a company that specializes in automation and power engi-neering. The application can monitor data sent by a motor connected to an ABB drive, change the motor’s state and certain parameters. The application was developed for the Android platform. Android Java was used as the programming language.

The objective of this project was to find out if it is possible to monitor and change motor values using a mobile device. The objective was also to produce a working prototype for this purpose.

The system, which the application uses, consists of two parts: the background system and the mobile device. The background system works automatically in the background where it collects and sends data from the motor to a separate remote monitoring portal where it can be read. The application in the mobile device gives the user an option to affect motor func-tionality running in the background and provides a simple user interface to do it.

The mobile device communicates with the background system through ABB’s own remote monitoring portal and a control page located in a virtual host. These serve as application interfaces and are connected by using HTTPS and HTTP protocols.

The final outcome of the thesis is a working monitoring application to the world’s most popular smartphone platform that can be used to monitor data sent by a motor and change the state of the motor.
