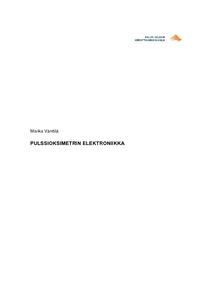

Pulssioksimetrin elektroniikka
Vänttilä, Marika (2013)
Oulun seudun ammattikorkeakoulu
2013
All rights reserved
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-2013091115206
https://urn.fi/URN:NBN:fi:amk-2013091115206
Tiivistelmä
Painettava elektroniikka tarjoaa uudenlaisia mahdollisuuksia erityisesti kertakäyttöisten terveydenhuollon laitteiden valmistukseen. Hybridivalmistuksessa voidaan useamman valmistustekniikan edut yhdistää yhteen tuotteeseen. Opinnäytetyön tavoitteena oli tutkia, voiko painettavaa elektroniikkaa käyttää tasomaiselta pinnalta mittaavan pulssioksimetrin elektroniikan korvaajana, etsiä kompromissiratkaisuja hybridivalmistuksesta ja todentaa selvitystyön tuloksia käytännössä. Opinnäytetyön tilaajana on Spektikor Oy, joka on kertakäyttöisiin terveydenhuollon laitteisiin keskittynyt yritys.
Opinnäytetyössä perehdyttiin happisaturaation fysiologiseen taustaan ja mittaustekniikkaan. Kirjastosta ja internetistä löytyneen aineiston pohjalta saatiin kokonaiskäsitys happisaturaation mittaamisen haasteista. VTT:llä käytiin tutustumassa hybridivalmistukseen. Kurssimateriaalit olivat tärkeimpänä lähteenä painettavan elektroniikan osiossa. Lisäksi alan asiantuntijoilta saatiin täsmällisiä vastauksia epäselviin kohtiin.
Painettavaa elektroniikkaa ja hybridivalmistusta käsiteltiin nimenomaan pulssioksimetrin elektroniikan osalta. Niiden soveltuvuutta pulssioksimetriin todennettiin prototyypillä, jossa joustavalle kalvolle tulostettuun johdinkuvioon lisättiin pulssioksimetrin elektroniikkaa. Prototyypissä hyödynnettiin aiemman Oamk:n ja Spektikor Oy:n välisen projektin prototyypin kytkentää. Kytkentä osoittautui kuitenkin keskeneräiseksi happisaturaation määrittämiseen. Tämä vaikutti myös opinnäytetyön sisältöön.
Painopiste painettavasta elektroniikasta siirtyi osin mittaustekniikan kehittämiseen. Mittaustekniikan kehittämistä varten rakennettiin toinen prototyyppi perinteiselle piirilevylle. Prototyyppi toi lupaavia tuloksia. Opinnäytetyön lopussa pohdittiin jatkokehitystä painettavan elektroniikan, hybridivalmistuksen ja prototyypin näkökulmasta.
Opinnäytetyössä perehdyttiin happisaturaation fysiologiseen taustaan ja mittaustekniikkaan. Kirjastosta ja internetistä löytyneen aineiston pohjalta saatiin kokonaiskäsitys happisaturaation mittaamisen haasteista. VTT:llä käytiin tutustumassa hybridivalmistukseen. Kurssimateriaalit olivat tärkeimpänä lähteenä painettavan elektroniikan osiossa. Lisäksi alan asiantuntijoilta saatiin täsmällisiä vastauksia epäselviin kohtiin.
Painettavaa elektroniikkaa ja hybridivalmistusta käsiteltiin nimenomaan pulssioksimetrin elektroniikan osalta. Niiden soveltuvuutta pulssioksimetriin todennettiin prototyypillä, jossa joustavalle kalvolle tulostettuun johdinkuvioon lisättiin pulssioksimetrin elektroniikkaa. Prototyypissä hyödynnettiin aiemman Oamk:n ja Spektikor Oy:n välisen projektin prototyypin kytkentää. Kytkentä osoittautui kuitenkin keskeneräiseksi happisaturaation määrittämiseen. Tämä vaikutti myös opinnäytetyön sisältöön.
Painopiste painettavasta elektroniikasta siirtyi osin mittaustekniikan kehittämiseen. Mittaustekniikan kehittämistä varten rakennettiin toinen prototyyppi perinteiselle piirilevylle. Prototyyppi toi lupaavia tuloksia. Opinnäytetyön lopussa pohdittiin jatkokehitystä painettavan elektroniikan, hybridivalmistuksen ja prototyypin näkökulmasta.
