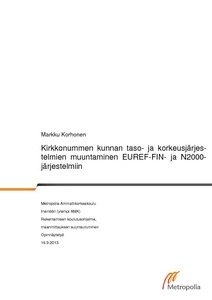

Kirkkonummen kunnan taso- ja korkeusjärjestelmien muuntaminen EUREF-FIN- ja N2000-järjestelmiin

Abstract

Kirkkonummen kunnassa on koordinaatistojen muunnoksien lähtökohtana pidetty sitä, että muunnokset tehdään yksinkertaisia menetelmiä käyttäen, mikäli tämä on tavoitetarkkuusrajojen puitteissa mahdollista. Työn tarkoituksena on ollut selvittää, pystytäänkö Kirkkonummella taso- ja korkeuskoordinaatistojen muunnokset tekemään käyttäen valmiiksi määriteltyjä valtakunnallisia tasomuunnosparametreja ja korkeusmuunnos tekemään vakiokorkeusarvolla. Näitä koordinaatistojen muunnosvaihtoehtoja on tarkasteltu ja niiden soveltuvuutta käytännössä tutkittu.

Kirkkonummen kunnassa ryhdyttiin tekemään taso- ja korkeuskoordinaatiston muunnoksia, koska julkiset laitokset ja organisaatiot ovat siirtymässä käyttämään omissa järjestelmissään yhteiseurooppalaisen tasokoordinaatiston suomalaiskansallista realisaatiota EU-REF-FIN ja uutta korkeuskoordinaatistoa N2000. Pääkaupunkiseudulla on useammalla kunnalla käynnissä koordinaatistojen muunnoshankkeita ja lisääntyvän yhteistyön takia paikkatietoaineistojen osalta näiden toimijoiden kanssa päädyttiin Kirkkonummella valita tasokoordinaatistoksi yhteinen ETRS-GK25.

Tasojärjestelmän muunnoksen osalta tarkasteltiin, pystytäänkö muunnos suorittamaan valmiilla määritetyillä muunnosparametreilla vai joudutaanko suorittamaan runkopistemittauksia ja määrittämään paikalliset muunnosparametrit.

Korkeusjärjestelmän muunnosta varten kartoitettiin kunnan alueelta ne korkeuskiintopisteet, joille tunnetaan vaaitut korkeudet molemmissa korkeusjärjestelmissä. Tällä tarkastelulla selvitettiin korkeuden vakiomuunnosarvo ja se, onko korkeusverkossa alueellisia poikkeamia vai onko uuden ja vanhan korkeusjärjestelmän välinen korkeusero homogeeninen koko kunnan alueella.

Kirkkonummella ei ole käytetty ns. paikallista taso- tai korkeuskoordinaatistoa, vaan paikkatiedot ovat sidottuja Maanmittauslaitoksen käyttämään valtakunnalliseen taso- ja korkeuskoordinaatistoon. Tästä johtuen muunnokset aikaisemmista koordinaatistojärjestelmistä uusiin järjestelmiin voidaan toteuttaa käyttämällä valmiita tasomuunnosparametreja ja vakiokorkeusmuunnosarvoa.

In the municipality of Kirkkonummi the starting point for the coordinate transformations has been that the transformations should be carried out using simple methods, if this is possible within the limits of target precision. The purpose of this thesis work has been to examine if the plane and height system transformation using already defined national plane transformation parametrics and the height transformation using standard height value can be carried out in Kirkkonummi. These alternatives of the coordinate transformation has been examines and studied their sustainability in practice.

The municipality of Kirkkonummi began to make plane and height system transformation because public institutions and organizations are switching over to the joint European plane coordinates Finnish national realization EUREF-FIN and the new height coordinate N2000 in their own systems. In the metropolitan area there are under way coordinate transformation projects in several municipalities, and because of incremental cooperation on geographic information materials with these actors, Kirkkonummi decided to choose the joint ETRS-GK25 as plane coordinate system.

As for the plane system transformation, it was examined, can the transformation be carried out with already defined transformation parametrics or do reference point measurements have to be performed and local transformation parametrics defined.

For the height system transformation those height fixed points from the municipality area was surveyed which defined heights are known in both height systems. This investigation clarified the standard height transformation value and whether there are local deviations in the height network, or if the height differences between the new and the old height system is homogeneous in the entire area of the municipality.

In the municipality of Kirkkonummi one has not used so called local plane and height coor-dinate system because all geographic information has been combined with national plane and height coordinate system which used in National Land Survey of Finland. Because of that transformation from the earlier coordinate systems to new systems can be done by using already defined plane transformation parameters and standard height transformation value.
