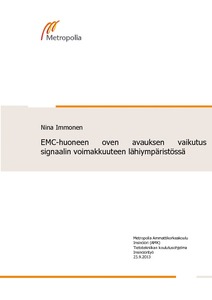

EMC-huoneen oven avauksen vaikutus signaalin voimakkuuteen lähiympäristössä

Abstract

Metropolia Ammattikorkeakoulu sai keväällä 2012 Nokia Siemens Networksilta laitteet LTE-laboratorion rakentamiseksi. LTE-laboratoriossa tullaan toimimaan luvanvaraisella 2,6 GHz:n taajuudella, johon Metropolialla ei varsinaisesti ole oikeutta. Metropolia teki Elisa Oyj:n kanssa sopimuksen, jonka mukaan Metropolia saa käyttää 2,6 GHz:n taajuutta opetuksessa sillä ehdolla, että se ei häiritse Elisan LTE-verkkoa.

Insinöörityön aiheena on tutkia, häiritseekö Metropolian LTE-laboratorion signaali Elisan LTE-verkkoa. Työn alkuvaiheessa keväällä 2012 LTE-järjestelmän radio-osat oli tarkoitus sijoittaa EMC-huoneeseen, jotta signaali ei vuotaisi huoneen ulkopuolelle. Opetuskäytössä huoneen ovea tullaan kuitenkin avaamaan, jolloin signaali saattaa kuulua rakennuksen ulkopuolelle. Signaali saattaa aiheuttaa häiriöitä, jos sen teho ulkona on yli kohinatason. Työssä esitellään LTE-tekniikka pintapuolisesti ja verrataan sitä 2G- ja 3G-tekniikoihin. Signaalin etenemiseen vaikuttavat tekijät on myös esitelty omassa luvussaan. Lopuksi esitellään mittaukset, tulokset ja johtopäätökset.

Mittaukset suoritettiin WLAN-verkkojen analysointiin ja suunnitteluun tarkoitetulla Ekahau Site Survey -ohjelmalla. EMC-huoneen oven ollessa kiinni signaali ei vuotanut ulkopuolelle. Avoimesta ovesta signaali kuului ulos asti ja oli siellä niin vahva, että se olisi häirinnyt Elisan verkossa toimivaa LTE-laitetta. Elisan tukiaseman suuntaan ei aiheutunut häiriöitä. Nykyään valmiissa LTE-laboratoriossa lähetyssignaali on vaimennettu kokonaan, joten se ei häiritse Elisan LTE-verkkoa.

In spring 2012 Metropolia University of Applied Sciences got equipment from Nokia Siemens Networks to build a LTE-laboratory. To be able to work properly, the LTE-laboratory needs to use 2.6GHz frequency which cannot be used without permission. Metropolia and Elisa Oyj made an agreement that Metropolia could use 2.6GHz frequency for educational purposes if it does not cause interference in Elisa’s LTE-network.

The aim of this study was to research the impact of Metropolia’s LTE-laboratory to Elisa’s network. At the beginning of this study in spring 2012 the radio parts of the LTE-system were supposed to be placed in the EMC-room because the signal is not allowed to be too strong outside. If the EMC-room door is left open the signal can leak outside and interfere with Elisa’s network, especially if the signal is above the general noise floor.

Measurements were done with Ekahau Site Survey program which is a tool for wireless network planning and troubleshooting. The EMC-room kept the signal inside when the door was closed. With the door open, the signal outside was above the general noise floor and was able to interfere with devices in Elisa’s network. The signal did not cause any interference to Elisa’s base station. Today Metropolia’s LTE-laboratory is in use but the signal is fully attenuated so it cannot cause any interference to Elisa’s network.
