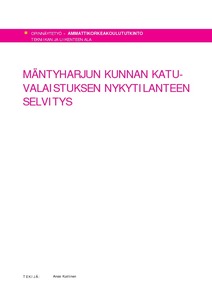

Mäntyharjun kunnan katuvalaistuksen nykytilanteen selvitys

Abstract

Opinnäyteyön aiheena oli selvittää Mäntyharjun kunnan katuvalaistusverkon nykytilanne, tehdä siitä tarvittavat dokumentoinnit sekä esitellä erilaisia valaisin-, ohjaus- ja valonlähdevaihtoehtoja. Kunta on aikeissa aloittaa va-laisinverkon saneeraustoimenpiteet lähiaikoina, joten oli tarpeen selvittää verkon nykyinen kunto, valaisinten sijainti sekä käytössä olevat ohjaustavat. Osa valaistusverkosta on jo 30 vuotta vanhaa, joten saneeraukselle on valaisinten kunnon sekä myös energiansäästön kannalta tarvetta. Yksi saneerauksien syy on myös EU-asetus ((EY) N:o 245/2009), joka kieltää elohopeahöyrylamppujen valmistamisen ja maahantuonnin vuodesta 2015 alkaen. Tämän asetuksen vaikutukset ovat merkittävät, koska suuri osa Suomen, kuten myös Mäntyharjun katu- ja tievalaistuksesta on toteutettu elohopeahöyrylampuilla.

Työ aloitettiin tekemällä selvitysosuus Mäntyharjulla toukokuun 2013 aikana. Selvitysosuudessa tutkittiin Mäntyharjun katuvalaistusverkkoa. Verkosta kerättiin mahdollisimman paljon tietoa ja kuvia, jotka dokumentoitiin sähköisiin tietokantoihin sekä valaisinkarttapohjaan. Jokaiselle valaisimelle on annettu oma positio, jonka avulla se voidaan yhdistää tietokantoihin. Työssä käsiteltiin myös valaisimiin, valonlähteisiin sekä ohjauksiin liittyvää teoriaa.

Opinnäytetyön tuloksena saatiin sähköiset valaisintietokannat ja valaisinkarttapohja, joita kunta voi käyttää hyväk-seen valaisinverkon suunnittelussa sekä valittaessa oikeaa saneerausjärjestystä ja -tapaa. Nykytilanteen selvitys osoitti, että kunnan katuvalaistusverkko kaipaa uudistamista, jolla parannettaisiin verkon toimintavarmuutta, laatua sekä energiatehokkuutta.

The subject of this thesis was to report the present condition of street lighting in Mäntyharju and also to go through different illumination, control and light source alternatives. The work was needed because Mäntyharju is going to begin the renovation of the street lighting system in the foreseeable future. For that reason it was important to find out the present condition of street lighting, the position of lights and the control systems. Parts of the street lighting system are already over 30 years old, so it is clear that the renovation is necessary. The oldest lights are in quite a bad condition and they also consume significantly more energy than new light sources.

The work started with a description stage in Mäntyharju during May 2013. In the description stage the street lighting system of Mäntyharju was investigated. Information about the system was collected and documented to an electronic database and a light map. Each light was given a position which is connected to the database. The theory related to lamps, light sources and control system was also studied in this thesis.

The outcome of this thesis was an electronic light database and a light map which can be utilized when designing the street lighting system. It also assists to choose the right rebuilding way and order and helps with the service operations of the present lighting system. The description of the present condition of the street lighting system in Mäntyharju indicated that it requires renovation that would improve the reliability, quality and energy efficiency of the system.
