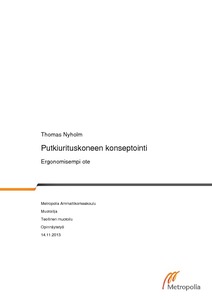

Putkiurituskoneen konseptointi : Ergonomisempi ote

Abstract

Opinnäytetyössä perehdytään markkinoilla oleviin putkiurituskoneisiin ja konseptoidaan kyseiseen käyttöön soveltuvaa ergonomisempaa ja käyttäjäystävällisempää vaihtoehtoa. Putkiurituskoneella tehdään uria LVI-putkistojen putkiin Victaulic–tyyppisten uraliittimien asentamista varten. Työ tehdään Enexia Oy:lle.

Opinnäytetyössä tutkitaan koneiden käyttötilanteita, käydään läpi konseptointiprosessi luonnosteluineen ja hahmomallien rakentamisineen ja esitellään lopullinen konsepti. Tehdyt valinnat ja vaihtoehtojen eliminointi esitetään perusteluineen. Työn taustoittava osuus koostuu ergonomisiin julkaisuihin tutustumisesta ja olemassaolevien mallien analysoinnista. Lopputuotoksena esitellään ehdotus hahmomallin ja esittelykuvien muodossa eikä siitä tehdä 3D-mallia. Tarkempi mekaaninen suunnittelu ja talousanalyysit jätetään työn ulkopuolelle.

Työn tarkoituksena on selvittää nykyisten tuotteiden ongelmia ja tarjota niihin ratkaisuja. Tuloksia ja havaintoja tullaan käyttämään myöhemmin suunniteltavan koneen taustatietoina.

During this thesis a new, more ergonomic and user friendly groove forming tool is being designed. The forming tools are used to make grooves into pipes for assembling the pipe-lines with Victaulic –type groove couplings. Knowledge of existing alternatives is gathered; how they are used, how they are constructed, and what are their drawbacks and benefits. The thesis is made for Enexia Oy. The process, including sketching, manufacturing of mock-ups, and eliminating the alternatives is described in this thesis. Some theory of ergo-nomics is presented as well, but the thesis has a more of a hands-on approach.

The purpose of this thesis is to provide information about the drawbacks and challenges concerning the current products. This information will be valuable during the upcoming de-signing of a new model of groove forming machine.

This thesis is a part of an upcoming product design project, and will focus on maximizing the ergonomics and usability of the product. Therefore, no financial or structural analysis will be presented in the thesis. Also, there will be no changes to the mechanics or technolo-gy used within the product, but current components are presumed to be used.

As the outcome of this thesis, the concept will be presented using presentation pictures and photographs of the mock-up.
