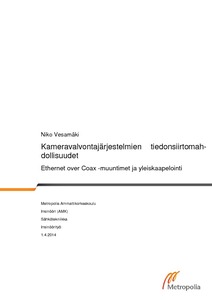

Kameravalvontajärjestelmien tiedonsiirtomahdollisuudet : Ethernet over Coax -muuntimet ja yleiskaapelointi

Abstract

Suomessa on tuhansia analogisia kamerajärjestelmiä, joiden tiedonsiirto on toteutettu koaksiaalikaapeleilla. Analogisista järjestelmistä ollaan siirtymässä IP-pohjaisiin järjestelmiin, ja nämä toteutetaan usein kaapeloimalla kohteet uudelleen CAT6-tyypin yleiskaapeloinnilla.

Kuitenkin useilla eri valmistajilla on markkinoilla muuntimia, joilla olemassa olevat koaksiaalikaapelit voidaan hyödyntää IP-pohjaiseen kamerajärjestelmään siirryttäessä. Muuntimilla koaksiaalikaapeliin voidaan syöttää Ethernet-pakettidata ja myös PoE-virransyöttö kameralle.

Loppukäyttäjillä on halu selvittää, saadaanko muuntimia käyttämällä kustannussäästöjä CAT6-tyypin yleiskaapelointiin verrattuna. Tämä työ vastaa loppukäyttäjien ongelmaan ja selvittämään mitä järjestelmää missäkin tapauksessa on järkevää käyttää.

Työssä selvitettiin, myös miten eri valmistajien tarjoamat Ethernet over Coax -muuntimet toimivat yleisellä tasolla ja millaisiin käyttökohteisiin ne soveltuvat. Kustannustehokkuutta vertailtiin yleiskaapelointiin, josta saatiin selville, millaisiin kohteisiin muuntimia on kannattavaa asentaa.

Työn tulokseksi saatiin kuva siitä, minkä kokoisiin ja minkälaisiin kohteisiin kamerajärjestelmän uusinta on kannattavaa toteuttaa muuntimilla. Työtä varten kerätystä tiedosta voitiin myös päätellä, millaisia ongelmia muuntimien käyttö saattaa aiheuttaa. Muuntimien käyttö todettiin olevan edullista joissakin kohteissa, joissa uudelleenkaapelointi on hankalaa.

In Finland there are still thousands of analog camera systems, in which data transmission is carried out via coaxial cables. Analogue systems are switching over to use IP based systems and this is implemented in most cases by re-cabling locations with CAT6 type universal cabling.

However, many different manufacturers do have converters on the market which enables the usage of the coaxial cables when switching to IP based camera systems. Converters could feed coaxial cable with Ethernet package data and also PoE power supply for the camera.

End users have a wish to clarify whether cost savings can be obtained by using converters instead of CAT6 type universal cabling. This work answers this end users problem and clarifies which system is the best for each case.

This thesis also clarifies how different manufacturers Ethernet over Coax converters operate at general level and for which applications they are suitable. Cost effectiveness was compared to universal cabling, which revealed in which kind of locations converters are profitable to install.

As a result, this thesis explains of what size and in what kind of locations the updating of camera system is profitable by using converters. From the information that was collected for the thesis, it was also possible to deduce what kind of problems converters may cause. Based on the results, it can be said that the usage of converters appears to be advantageous in some locations where renewing o
