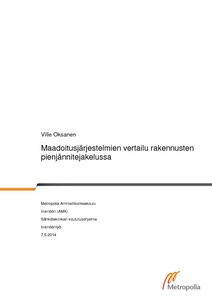

Maadoitusjärjestelmien vertailu rakennusten pienjännitejakelussa

Abstract

Insinöörityössä vertailtiin maadoitusjärjestelmiä rakennusten pienjännitejakelussa, etenkin henkilösuojauksen kannalta. Kansainvälinen standardisarja tuntee kolme erilaista maadoi-tusjärjestelmää: TT-, TN- ja IT-järjestelmä.

Eri maadoitusjärjestelmien suojaus sähköiskulta käytiin läpi havainnollistaen esimerkkilas-kelmin. TT-järjestelmässä suojaus joudutaan käytännössä aina tekemään vikavirtasuojien avulla, mikä johtuu pienistä maasulkuvirroista. Toisaalta tämän takia verkon selektiivisyys ja toteutus on muita järjestelmiä helpompi. IT-järjestelmässä ensimmäinen vika pitää ha-vaita, joten suojaukseen tarvitaan maasulkuvahti. Toinen vika taas vastaa TN-, tai TT-järjestelmän vikaa. TN-järjestelmässä suojaus toteutetaan johdonsuojakatkaisijoilla.

Maadoitusjärjestelmän valinnassa on hyvä muistaa, että kaikkia maadoitusjärjestelmiä voidaan käyttää samassa asennuksessa. Tällöin saavutetaan paras turvallisuus ja saata-vuus sähköverkossa. IT-järjestelmällä saavutetaan paras sähkönjatkuvuus. TT-järjestelmä sopii verkkoihin, joissa on pienet oikosulkuvirrat tai pitkät syötöt. TN-järjestelmä sopii herk-kiin verkkoihin sähkömagneettisen yhteensopivuuden takia.

This thesis compares earthing systems in LV buildings distribution, especially in terms of the protection of person. The following types of system earthing are taken into account in the international standard: TT-, TN- and IT-system.

The study focuses on protection against electric shock in various earthing systems by ex-ample calculations. The TT-system protection against electric shock is assured by residual current devices, because the magnitude of the earth fault current is generally too small to operate overcurrent devices. In practice, fault current on the first fault is low on IT-system, but a permanent monitoring of the insulation to earth must be provided. The second fault on IT-system is similar to TN- or TT-systems fault. The TN-system protection against electric shock is protection by circuit breakers.

When choosing the system of earthing, it is important to take into account that the three earthing systems can all be included in the same electrical installation. This enables the best safety and availability to network. In practice, the IT-system offers the best continuous availability of electricity. The TT-system suits situations where there is low short circuit current or cable routes are long. The TN-system is the best solution in situations where there is electronic equipment.
