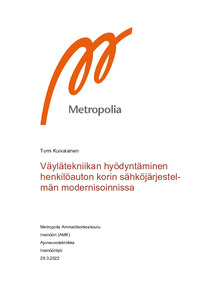

Väylätekniikan hyödyntäminen henkilöauton korin sähköjärjestelmän modernisoinnissa
Kuivalainen, Tomi (2022)
2022
All rights reserved. This publication is copyrighted. You may download, display and print it for Your own personal use. Commercial use is prohibited.
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-202204084799
https://urn.fi/URN:NBN:fi:amk-202204084799
Tiivistelmä
Tämän insinöörityön tavoitteena oli modernisoida vanhan henkilöauton korisähköjärjestelmä väylätekniikkaa käyttäen, tutkia häviöiden vähenemistä ja tehdä järjestelmästä modulaarinen. Auto, johon järjestelmä rakennettiin, on 30 vuotta vanha.
Vanhanaikaisessa sähköjärjestelmässä oli käytetty paljon yksinkertaisia ratkaisuja, jotka eivät kuitenkaan välttämättä ole mahdollisimman järkeviä. Jos alkuperäiseen järjestelmään haluttaisiin lisätä toimilaitteita tai varusteita, se olisi huomattavasti työläämpää kuin nykyaikaisessa ajoneuvossa.
Työssä korvattiin lähes koko korin sähköjärjestelmä CAN-väylällä ja ohjainlaitteilla. Lisäksi auton sisustan toimintoja varten rakennettiin ohjainlaite Arduino Due -mikrokontrolleria käyttäen sekä ovien toimintoja varten Arduino Nano Every -mikrokontrollereja käyttäen.
Työn tuloksena saatiin nykyaikainen ja toimiva henkilöauton korin sähköjärjestelmä, joka on huomattavasti energiatehokkaampi ja toimintavarmempi kuin alkuperäinen järjestelmä oli. Lisäksi johtosarjojen kokonaismassa puolittui alkuperäiseen verrattuna. Uudessa sähköjärjestelmässä on vähemmän kuluvia osia ja siihen on helppo lisätä komponentteja.
