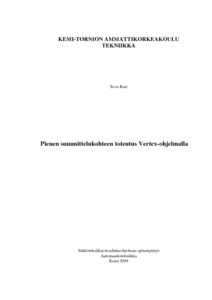

Pienen suunnittelukohteen toteutus Vertex-ohjelmalla

Abstract

Sähkötekninen dokumentaatio on tärkeä ja oleellinen osa turvallisuutta sähkölaitteistojen suunnittelun, asennuksen, käytön ja huollon kannalta. Dokumentointia tehtäessä varsinkin uuden projektin suunnittelussa on tärkeää tuntea olemassa olevat standardit sekä piirustustekniikka.

Tehtävänä oli automaatiolaboratorion d115 sähkökeskuksen dokumentoinnin saattaminen laboratorion muun dokumentoinnin tasolle. Prosessien dokumentaatio on toteutettu Vertex ED -ohjelmalla. Työn lopputuloksena on pääkaavio, piirikaaviot ja layout-kuvat.

Työ aloitettiin tutustumalla itse keskukseen sekä vanhoihin piirustuksiin. Työn oleellinen osa oli myös itse Vertex-ohjelman käytön opetteleminen. Lopussa tehtiin sähkötekninen tarkastelu, jossa todettiin mm. että sähkölaitteiston huolto ja kunnossapito kaipaisi enemmän huomiota.

Vertex ED -ohjelman käytön oppiminen on kuin pohjaton kaivo. Mitä pidemmälle suunnittelu etenee ja ohjelman ominaisuuksia oppii, sitä enemmän haluaa oppia uusia ominaisuuksia. Nykypäivän suunnitteluohjelmissa on paljon huikeita ominaisuuksia, jotka auttavat dokumentaation joustavassa tekemisessä.

The electrotechnical documentation is important and fundamental part of safety in the design, installation, use and maintenance of electrical equipment. While doing the documentation, especially creating a new project, it is very important to know all relevant standards and the technique used in drawing.

The task was to update the documentation of the switchboard in the electrical laboratory d115 to the same level with other documentation in the laboratory. The process documentation was created by Vertex ED program. The results of the work are the documents: main diagram, the circuit diagrams and the layout pictures.

The work was started by familiarizing with the switchboard and the old diagrams. The essential part of the work was to study how to use Vertex program. An electrotechnical examination was done at the end of the work. It was noticed in the electrotechnical examination that the maintenance of electrical equipment needs more considering.

The learning of new program is very interesting. There is the huge number of great features in the new programs. Those are helping in flexible creation of documents.

Keywords: electricity, maintenance, design, documentation
