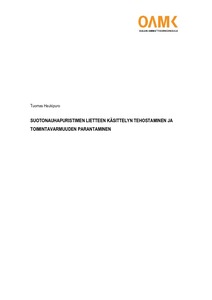

Suotonauhapuristimen lietteen käsittelyn tehostaminen ja toimintavarmuuden parantaminen

Abstract

Tämä opinnäytetyö on tehty Ruukki Metals Oy:n Raahen tehtaan kuumanauhavalssaamolle kevään 2014 aikana. Työn aihe tuli ajankohtaiseksi, kun huomattiin, että suotonauhapuristimen suotonauhat tukkeutuvat ajoittain. Työssä tutkittiin suotonauhapuristimen tehokkuuteen ja toimintavarmuuteen liittyviä asioita sekä kehitysehdotuksia löydettyihin epäkohtiin.

Työ tehtiin tutkimustyönä ja menetelminä käytettiin näyteanalyyseja, kirjallisuuden tutkimista, tuotannon testauksia sekä Rautaruukin työntekijöiden haastatteluja. Näyteanalyysien avulla tutkittiin tervan ja öljyn määrää lietteissä. Tervan ja öljyn määrä vaihteli erityisesti terässulatolta tulevassa lietteessä. Työn aikana lietepumppujen ohjausmuutokset toteutettiin tasaisemman terva- ja öljypitoisuuden saamiseksi. Työssä tehtyjen muutosten tavoitteena on saada suotonauhojen vaihtomäärä noin 2 - 3 vaihtoon vuodessa. Suotonauhojen tukkeuttavat alkuaineet tutkittiin mattonäytteistä alkuaineanalyysi eli eds-spektrin avulla. Tukkeuttavat aineet ovat pääosin rauta noin 70 % ja kalsium noin 25 %. Toisen suotonauhapuristimen hankinta ei ole tarpeen nauhavalssaamolla.

Jatkokehityskohteita ovat muun muassa suotopatjasakeuttimen palauttaminen alkuperäiseen toimintakuntoon sekä kalkin syöttöongelmien poistaminen automaation avulla.

This thesis was commissioned by the hot strip mill of Raahe Steel Works at Ruukki Metals Oy in the spring of 2014. The subject of the thesis became relevant when it was noticed that the infiltration tapes of the belt filter press became blocked from time to time. The thesis examined aspects related to the performance and the reliability of the belt filter press and the proposed ways to correct the discovered defects.

The thesis was conducted as a research project and the methods used included sample analysis, literature review, production tests and interviews with the employees of Rautaruukki. The sample analysis was utilized when studying the amount of tar and oil in the slurries. The amount of tar and oil varied especially in the slurry produced by the steel mill. During the thesis project, the control of the slurry pumps was adjusted in order to obtain a more uniform tar and oil content. The changes proposed in this thesis aim at reducing the number of infiltration tape replacements to 2–3 per year. An EDS spectrum analysis, i.e. an elemental analysis, was carried out to examine which elements blocked the infiltration tapes. According to the analysis, the elements that block the tapes are primarily iron (approx. 70 %) and calcium (approx. 25 %). Acquiring another belt filter press is not relevant for the strip mill.

Areas for further development include restoring the filter-bed thickener to its original functionality and using automation to eliminate lime-feeding problems.
