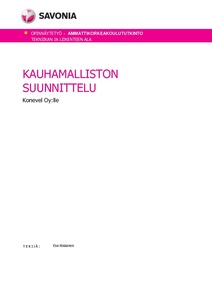

Kauhamalliston suunnittelu

Abstract

Tiivistelmä

Tämän opinnäytetyön aiheena oli suunnitella kauhamallisto Konevel Oy:lle. Kauhamalliston suunnittelun tarkoituksena oli se, että yritys voisi kilpailuttaa helposti valmistajia ja saada aikaan säästöjä valmistuskustannuksista. Tarkoituksena oli myös saada aikaan kauhamallisto, joka kestää kovaa kulutusta, mutta ei kuitenkaan ole kallis eli hintalaatusuhteen tulisi olla optimaalinen.

Kauhamalliston suunnittelu aloitettiin kyselyllä, jossa selvitettiin minkä mallisia kauhoja kaivinkoneenkuljettajat ja urakoitsijat haluavat. Kauhat suunniteltiin ja mallinnettiin 3D-suunnitteluohjelmalla, joka tässä tapauksessa oli Solid Works. Opinnäytetyössä käsiteltiin myös valmistustekniikoiden, materiaalinvalinnan ja asiakastarpeen selvityksen teoriaa.

Opinnäytetyön tuotoksena valmistui kauhamallisto, joka on suunniteltu yhdessä käyttäjien kanssa. Konevel Oy saa työstä omat kauhamalliston valmistuspiirustukset ja 3D-mallit, joiden avulla valmistajien kilpailuttaminen on vaivatonta. Omilla valmistuspiirustuksilla ja 3D-malleilla myös kuvien päivittäminen ja parannusten tekeminen kauhoihin on helppoa.

Opinnäytetyön yhteydessä suunnitellut kauhat ovat osa kokonaisuutta, joka tullaan suunnittelemaan lähitulevaisuudessa yritykselle. Työtä on helppo jatkaa suunniteltujen kauhamallien pohjalta, koska kaikkien kokoluokkien kauhat tulevat olemaan päämuodoiltaan samanlaisia. Lopulliset tulokset kauhamalliston toimivuudesta saadaan kun prototyypit on valmistettu ja testattu todellisissa olosuhteissa.

Abstract

The subject of this thesis was to design bucket collection for Konevel Oy. The purpose of the bucket collection design was that the company could easily invite manufacturers to tender and make savings of from fabrication costs. The purpose was also to design bucket collection which is tough, but not too expensive to consumer i.e. quality-price ratio should be optimized.

The design of the bucket collection was started with an enquiry which made it clear what kind of models and shapes excavator drivers and contractors wished from the buckets. Buckets were designed and modeled with 3D CAD design software, which was Solid Works in this case. The thesis also views the theory of the fabrication methods, material selection and customer need research.

As a result of this thesis, the bucket collection which was designed together with the users was created. Konevel Oy will have the fabrication drawings and 3D models which help them with inviting tenders. It is also easy to update the fabrication drawings and make changes to bucket models with the help of their own fabrication drawings and 3D models.

The buckets that were designed during the thesis are part of the package which will be designed in the near future for the company. It is easy to continue the design, because the buckets headshapes in all sizes will be similar. When prototypes are made and tested in real conditions the final results from the functionality of the bucket collection will be received.
