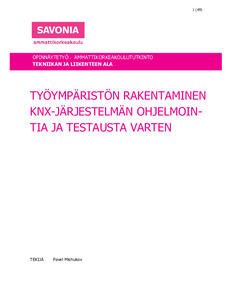

Työympäristön rakentaminen KNX-järjestelmän ohjelmointia ja testausta varten
Mishukov, Pavel (2022)
2022
All rights reserved. This publication is copyrighted. You may download, display and print it for Your own personal use. Commercial use is prohibited.
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-2022060114179
https://urn.fi/URN:NBN:fi:amk-2022060114179
Tiivistelmä
Opinnäytetyö tehtiin paikalliselle sähköurakoitsija yritykselle TS Sähkötekniikka. Opinnäytetyön tarkoituksena oli suunnitella ja rakentaa yrityksen tiloihin KNX-ohjelmointiympäristö, jonka avulla tehdään jatkossa KNX-järjestelmiin liittyvät ohjelmoinnit ja testaukset. Opinnäytetyöhön sisällytettiin myös Valteri-koulun sähköurakan KNX-järjestelmän laitteiden ohjelmointi, parametrointi ja testaaminen. Valteri-koulun sähköurakka on TS Sähkötekniikan urakoima projekti. Rakennuskohde sijaitsee Kuopiossa, Männistössä, Sampsankatu 8.
KNX-työympäristö rakennettiin TS Sähkötekniikan toimistolle, lämpimään varastoon. Työympäristössä on vanerialusta, johon kiinnitettiin vaihdettavissa olevia keskuslaitteita varten DIN-kiskot ja pieni muovikotelo, jossa sijaitsevat järjestelmän kannalta välttämättömät laitteet (esim. virtalähde, USB-rajapinta, pääkytkin). Muovikoteloon tehtiin valmiit teollisuusliittimet kahta KNX-väylää ja kahta DALI-väylää varten. Myös tehtiin valmiit väyläliitosjohdot, joilla saadaan kytkettyä kenttälaitteet nopeasti KNX-verkkoon. Työympäristön ohjelmoinnissa käytettiin ETS5-ohjelmointityökalua. Samalla sovelluksella tehtiin ohjelmoinnit myös Valteri-koulun KNX-laitteisiin. ABB-tuotteisiin päivitettiin laiteohjelmistot ETS5:n lisäsovelluksessa ABB Firmware-Update 2.0. Opinnäytetyössä toteutettiin valmiiksi suunnitellut toiminnot Valteri-koulun KNX-verkon laitteille. Yksi tärkeimmistä toiminnoista oli ihmiskeskeisen valaistuksen toteuttaminen KNX:n avulla (Human Centric Lighting).
Opinnäytetyön lopputuloksena oli toimiva KNX-laboratorioteline, jossa saadaan jatkossakin ohjelmoida ja testata KNX-järjestelmät. Ohjelmointitöiden aikana KNX-laboratorioteline testattiin ja kaikki väylät todettiin toimivaksi. Samalla tehtiin valtava määrä ohjelmointityötä Valteri-koulun KNX-verkkoa varten.
