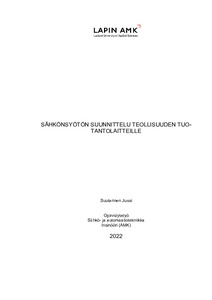

Sähkönsyötön suunnittelu teollisuuden tuotantolaitteille

Abstract

Tämän opinnäytetyön tavoitteena oli tarkastella muuntamosuunnittelun sähköteknisiä periaatteita. Opinnäytetyössä käsiteltiin keskijännitekojeistoja, maakaapelointia ja muuntajia. Muuntamon toteutuksen ja käyttöönoton hyvän onnistumisen kannalta hyvä suunnittelu on tärkeää.

Opinnäytetyössä perehdyttiin Prysmian Group Finland Oy:n Pikkalan tehdasalueen sähköverkkoon ja siihen liitettävän uuden muuntamon suunnitteluun. Suunnittelussa perehdyttiin lakeihin ja standardeihin, jotka määrittelevät kaapeleiden ja komponenttien sähkötekniset minimivaatimukset.

Opinnäytetyön tulokseksi saatiin muuntamon suunnittelun olennaiset sähkötekniset asiat. Opinnäytetyö tulee olemaan apuna Pikkalan tehtaan sähkötöiden johtajalla, kun muuntamon rakentaminen tullaan toteuttamaan tulevina vuosina.

The aim of this thesis was to examine the electrotechnical principles of distribution substation design. The thesis deals with medium voltage switchgear, underground cabling and transformers. Good planning is important for the good success of distribution substation implementation and commissioning.

The thesis examined the electrical network of Prysmian Group Finland Oy Pikkala factory area and the design of a new distribution substation to be connected to it. The design was based on laws and standards that define the minimum electrical requirements for cables and components.

The results of the thesis are the essential electrotechnical aspects of the distribution substation design. The thesis will be of assistance to the manager of electrical work at the Pikkala plant when the construction of the distribution substation will be completed in the coming years.
