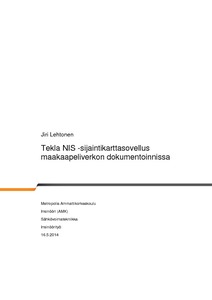

Tekla NIS -sijaintikarttasovellus maakaapeliverkon dokumentoinnissa

Abstract

Tämä insinöörityö tehtiin Vantaan Energia Sähköverkot Oy:lle. Työssä päätavoitteena oli selvittää, voidaanko Tekla NIS -sijaintikarttasovelluksen avulla kehittää nykyistä suojaputkitusten dokumentointitapaa ja onko se kannattavaa.

Työn teoriaosuudessa on esitetty maakaapelikaivantojen rakennetta ja pyritään osoittamaan lukijalle, miksi suojaputkitusten dokumentointi on verkkoyhtiöiden kannalta tärkeää.

Työssä tutustuttiin Tekla NIS -sijaintikarttasovellukseen ja tutkittiin sen ominaisuuksia sekä käyttömahdollisuuksia. Lisäksi selvitettiin, pystytäänkö sijaintikarttasovelluksen ominaisuuksia hyödyntämään Vantaan Energia Sähköverkkojen toiminnassa.

Projektin lopputuloksena voitiin todeta, että sijaintikarttasovellus ei vastaa kaikilta osin Vantaan Energia Sähköverkkojen odotuksia, mutta sen käyttöönotto jossain laajuudessa on järkevää.

This bachelor’s thesis was carried out for Vantaan Energia Sähköverkot ltd. The principal aim of this research was to examine if it is possible to improve current way of documentation with Tekla NIS -location map application and if it is worthwhile.

In the theoretical part of this thesis the structure of buried cables trenches is presented and it is tried to point out why the documentation of protection tubing is so important for power grid companies.

This project got acquainted with Tekla NIS -location map application, and properties, as well as usability of the location map application, were studied. Furthermore it is examined whether it is possible to get benefits of Tekla NIS -location map application in the company’s operations.

This study shows that Tekla NIS -location map does not correspond with the expectations of Vantaan Energia Sähköverkot ltd, but a commissioning of the location map in some extent would be reasonable.
