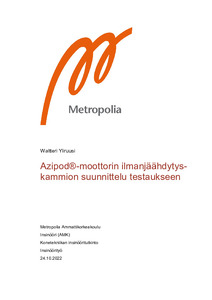

Azipod®-moottorin ilmanjäähdytyskammion suunnittelu testaukseen

Abstract

Insinöörityössä suunniteltiin jäähdytysilmansekoituskammio Azipod®-moottorin testaukseen. Kammion suunnittelu oli osa isompaa projektia, jossa päivitettiin Azipod®-moottorin jäähdytysilmanvaihtojärjestelmä testaukseen. Työn tavoitteena oli suunnitella kokonaan uusi kammio, joka toimii määriteltyjen vaatimusten mukaan.

Valmiista kammiosta täytyi tehdä tarvittavat dokumentit kammion valmistukseen ja asennukseen. Työssä keskitytään yleisesti kammion vaatimaan suunnittelutyöhön, eikä kovin tarkkoihin yksityiskohtiin syvennytä. Työ oli hyvin laaja ja kammion suunnitteluvaiheista olisi voinut tehdä useammankin insinöörityön, joissa olisi voinut syventyä yksityiskohtiin tarkemmin.

Insinöörityössä esitellään kammion konsepteja, työn keskeisiä vaiheita, haasteita, sekä valmista kammiota. Sekoituskammiosta valmistui kolmiulotteinen tietokonemalli sekä valmistus- että kokoonpanopiirustukset. Fyysistä kammiota ei työn aikana ehditty valmistaa, mutta sen valmistus alkaa vuoden 2022 lopulla.

This Bachelor’s thesis consists of the design of the aircooling chamber for testing ABB’s Azipod® engines. The chamber was a part of a larger project where ABB’s testing site’s cooling system for Azipod® engines was updated. The objective was to create a design of a working chamber. All the necessary documentation had to be made in order to have all the parts and the physical chamber be built. The thesis focuses on the design work.

The project was started by designing first consepts of the chamber. After consepts were created, the detailed design was initiated by defining the materials, profiles, maintenance and lifting of the chamber.

As a result, a 3D-Model of the chamber that met all the given requirements, all the necessary documentations for building and assembling, was created. The thesis was completed before the physical chamber and the new cooling system were brought to use. However, the chamber’s assembly will start later the year 2022.
