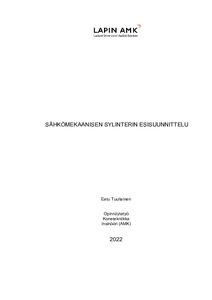

Sähkömekaanisen sylinterin esisuunnittelu

Abstract

Opinnäytetyön tavoitteena oli esisuunnitella ja jatkokehittää Motiomax by Norrhydro -sähkömekaaninen sylinteri henkilönostinprojektiin rovaniemeläisen Norrhydro Oy:n tarpeisiin. Lisäksi työn tarkoituksena oli kehittää suunnittelun avuksi AutomateWorks-automaattimallinnuksen ohjelmointi. Sähköisten ratkaisuiden yleistyessä toimeksiantajan suunnitelmissa on alkaa valmistamaan sähkömekaanisiasylintereitä uudella tehtaallaan sarjatuotantona.

Työn alkuvaiheessa perehdyttiin sähkömekaanisien sylinterien rakenteeseen, toimintaperiaatteeseen ja hyötyihin. Lähteinä käytettiin yrityksen sisältä löytyviä dokumentteja, tuotekehittäjän mielipiteitä, tuotannon mielipiteitä ja aiheeseen liittyviä kirjoituksia ja artikkeleita. Työn edetessä perehdyttiin myös tarkemmin sähkömekaanisen sylinterin suunnittelu- ja valmistusperiaatteisiin.

Työn aikana esisuunniteltiin sähkömekaaninen sylinteri henkilönostin käyttöön. Suunnittelussa otettiin huomioon sylinterin käyttökohteen vaatimukset ja ominaisuudet. Sylinterin suunnittelutyö sisälsi laskentaa, komponenttien valintaa ja 3D-mallinnusta. Sylinterin suunnittelu toteutettiin Solidworks suunnitteluohjelmistolla.

Opinnäytetyön tulokseksi saatiin esisuunniteltu sähkömekaaninen sylinteri, jonka pohjalta sylinterien jatkokehittäminen helpottuu merkittävästi. Lisäksi tulokseksi syntyi ymmärrys automaattisuunnittelu ohjelmiston käytön vaatimuksista ja hyödyistä. Sylinterin suunnittelumateriaalien ja kokemuksien pohjalta voidaan tulevaisuudessa kehittää sähkömekaanisiensylinterien suunnitteluohjeistus, joka helpottaa suunnittelutyötä tulevaisuudessa.

The purpose of this thesis was to predesign and continue the development of Motiomax by Norrhydro electromechanical cylinder for the needs of a man lift project by Norrhydro Oy in Rovaniemi. In addition, the purpose of this work was to advance AutomateWorks programming to help the designing work. As electronic solutions become more common, the commissioner´s plan is to start manufacturing electromechanical cylinders in their new factory as series production.

In the initial phase of the work, the structure, operating principle, and the benefits of electromechanical cylinders were familiarized. The references of the work were the company`s own documents, product developer's opinions and writings and articles related to the topic. As the work progressed, the design principles of the electromechanical cylinder were also studied more in detail.

During the work, an electromechanical cylinder was pre-designed for the use of a personal lift. The design considered the requirements and characteristics of the cylinder's intended use. The design work of the cylinder included calculation, selection of components and 3D modeling. The designing of the cylinder was implemented with Solidworks design software.

As the result of the thesis, a pre-designed electromechanical cylinder was created. From this basis the further development of cylinders becomes significantly easier. As an additional result, this generated deeper understanding of the requirements and benefits of using automatic planning software.

Based on these cylinder design materials and experiences, the design guidelines for electromechanical cylinders can be further developed, which will facilitate the design work in the future.
